Transistörler - Bipolar (BJT) - Tekil

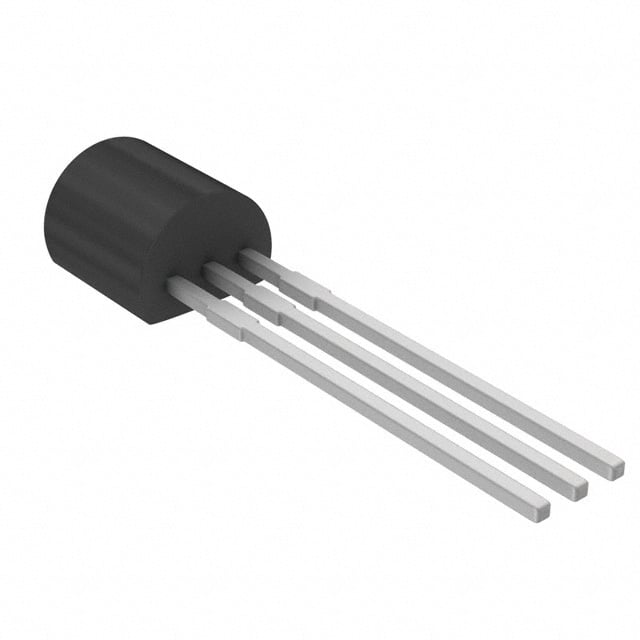

2SD1835T
TRANS NPN 50V 2A NP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SD1835
2SD1835T Hakkında
2SD1835T, Rochester Electronics tarafından üretilen NPN bipolar junction transistör (BJT) olup, genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 50V kolektör-emiter gerilimi ve 2A maksimum kolektör akımı ile düşük güç uygulamalarında tercih edilir. 150MHz transition frequency ile orta frekanslı devrelerde çalışabilir. 750mW maksimum güç dağıtımı kapasitesi bulunur. TO-92 paketinde sunulan bu bileşen, 200 minimum DC akım taşıyıcı kazancı (hFE) ile iyi amplifikasyon özellikleri sağlar. Ses amplifikatörleri, switching uygulamaları ve kontrol devrelerinde yaygın olarak kullanılmıştır. Ürün artık kullanımdan kaldırılmış (obsolete) olup, yeni tasarımlarda alternatif bileşen tercih edilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 750 mW |
| Supplier Device Package | 3-NP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
