Transistörler - Bipolar (BJT) - Tekil

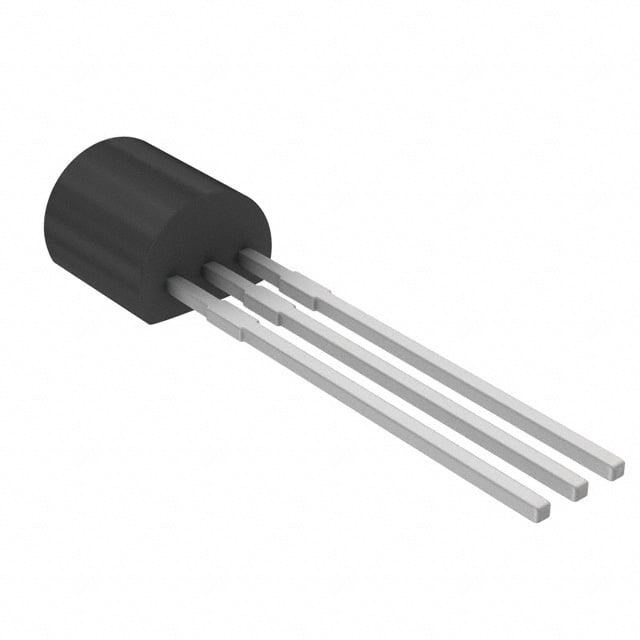

2SD1835S
TRANS NPN 50V 2A 3-NP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SD1835
2SD1835S Hakkında
2SD1835S, Rochester Electronics tarafından üretilen NPN tipi bipolar junction transistördür. 50V kollektör-emitter gerilimi ve 2A maksimum kollektör akımı ile orta güç uygulamalarında kullanılmaya uygundur. 750mW güç tüketim kapasitesi ile ses amplifikatörleri, aydınlatma kontrol devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. 150MHz transition frequency özelliği sayesinde radyo frekans devrelerinde de uygulanabilir. TO-92 paketinde sunulan bu bileşen, 140 minimum DC current gain değeri ile güvenilir amplifikasyon sağlar. Ürün artık üretilmemektedir ancak stok mevcudiyetinde temin edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 750 mW |
| Supplier Device Package | 3-NP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
