Transistörler - Bipolar (BJT) - Tekil

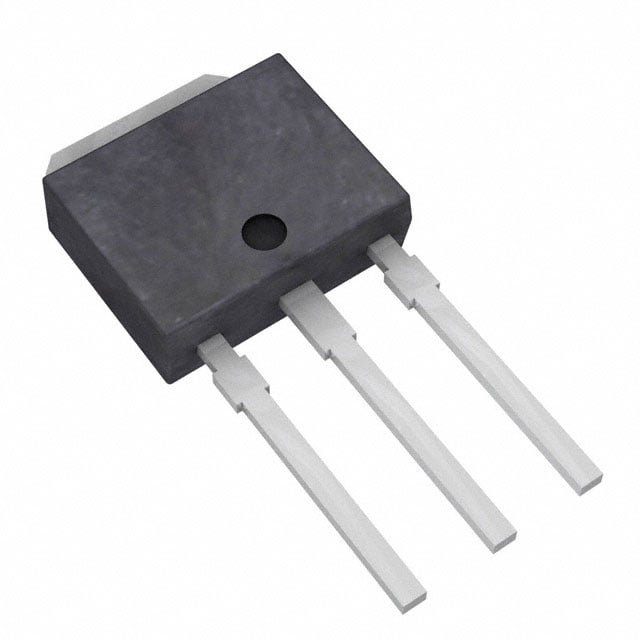

2SD1803S-H
TRANS NPN 50V 5A TP
2SD1803S-H Hakkında
2SD1803S-H, onsemi tarafından üretilen NPN bipolar junction transistördür. TO-251-3 (IPak) paketinde sunulan bu komponent, maksimum 50V kolektör-emiter gerilimi ve 5A kolektör akımı ile çalışabilir. 180MHz geçiş frekansı ve 140'lık minimum DC akım kazancı (hFE) özellikleriyle orta güçlü anahtarlama ve amplifikasyon uygulamalarında kullanılır. 1W maksimum güç dissipasyonu ile sınırlandırılan bu transistör, 150°C'ye kadar çalışabilir. Vce doyum gerilimi 400mV'dur. Güç kaynağı yönetimi, motor kontrolü ve anahtarlama devrelerinde tercih edilir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 500mA, 2V |
| Frequency - Transition | 180MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | TP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
