2SD17070P

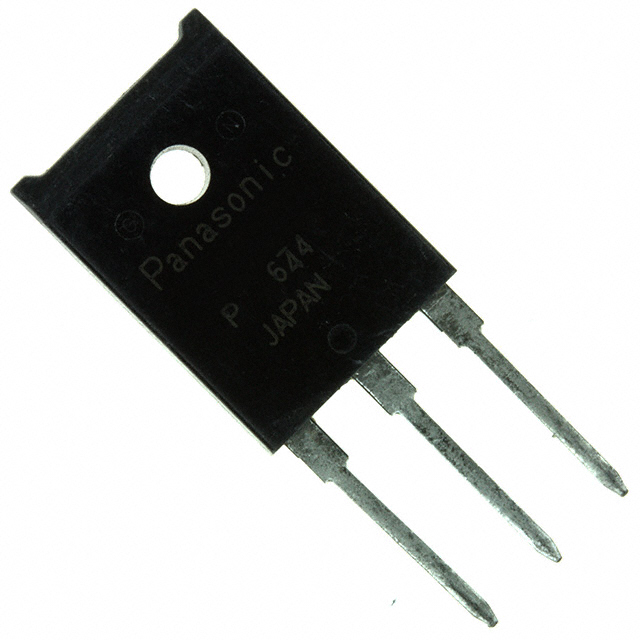

TRANS NPN 80V 20A TOP-3F
2SD17070P Hakkında
2SD17070P, Panasonic tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TOP-3F paketinde sunulan bu komponent, maksimum 20A kolektör akımı ve 80V kolektör-emitter breakdown voltajı ile güç uygulamalarında kullanılır. 3W maksimum güç dağıtımı kapasitesine ve 130 minimum DC akım kazancına (hFE) sahiptir. 1.5V saturation voltajı ile anahtarlama ve amplifikasyon devrelerinde etkili çalışır. 20MHz transition frequency değeriyle orta frekans uygulamalarına uygundur. Maksimum 150°C çalışma sıcaklığında çeşitli endüstriyel ve consumer uygulamalarda değerlendirilir. Through-hole montajı ile PCB'ye doğrudan lehimlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 130 @ 3A, 2V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 2A, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
