Transistörler - Bipolar (BJT) - Tekil

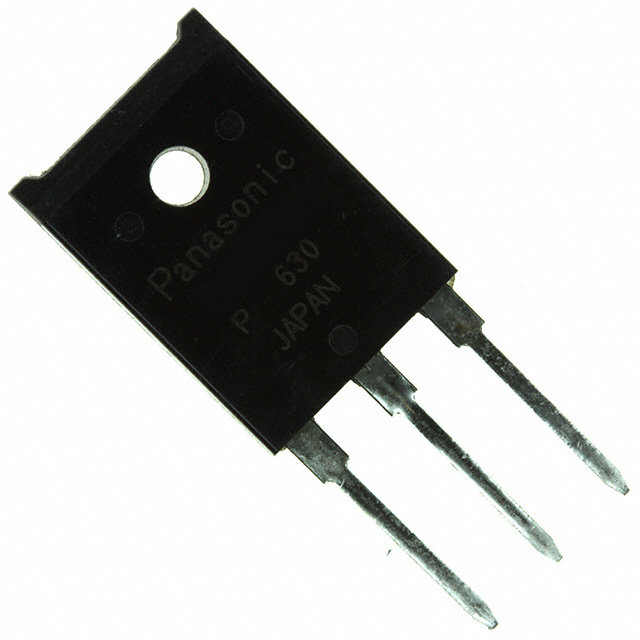

2SD17050P
TRANS NPN 80V 10A TOP-3F
2SD17050P Hakkında
2SD17050P, Panasonic tarafından üretilen NPN bipolar junction transistör (BJT) olup güç anahtarlama ve güçlendirme uygulamalarında kullanılır. 80V maksimum kolektor-emitter gerilimi ve 10A maksimum kolektor akımı ile orta güç seviyesindeki devre tasarımlarına uygun bir bileşendir. 20MHz transition frequency ile frekans yanıtı desteklenir. 3W maksimum güç dağıtımı kapasitesi ile doğrusal ve anahtarlama modlarında çalışabilir. Endüstriyel denetim sistemleri, motor kontrol devreleri ve genel amaçlı güç uygulamalarında tercih edilir. TOP-3F paket formatında through-hole montajı sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 130 @ 3A, 2V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
