Transistörler - Bipolar (BJT) - Tekil
2SD1535

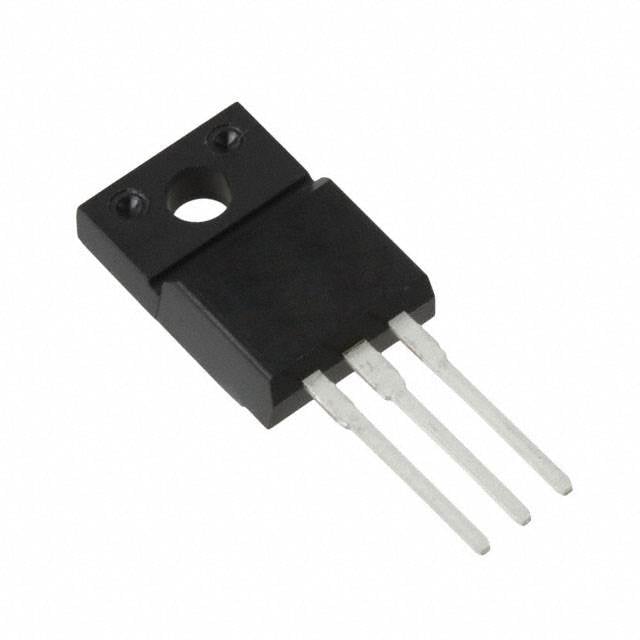

TRANS NPN DARL 400V 7A TO-220F
- Üretici
- Panasonic
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2SD1535
2SD1535 Hakkında
2SD1535, Panasonic tarafından üretilen NPN Darlington transistörüdür. TO-220-3 paketinde sunulan bu komponent, 400V'a kadar collector-emitter gerilimi ve 7A maksimum collector akımı özelliğine sahiptir. 2V saturasyon gerilimi ve 500 minimum DC akım kazancı (hFE) ile güç uygulamalarında anahtarlama ve amplifikasyon işlevlerinde kullanılır. 20MHz transition frekansı, 2W maksimum güç derecelendirmesi ve 150°C çalışma sıcaklığı ile endüstriyel kontrol devreleri, motor sürücüleri ve güç kaynağı uygulamalarında yer bulur. Through-hole montaj tipi ile PCB'ye doğrudan lehimlenebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 7 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 500 @ 2A, 2V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 2 W |
| Supplier Device Package | TO-220F-A1 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 70mA, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
