Transistörler - Bipolar (BJT) - Tekil

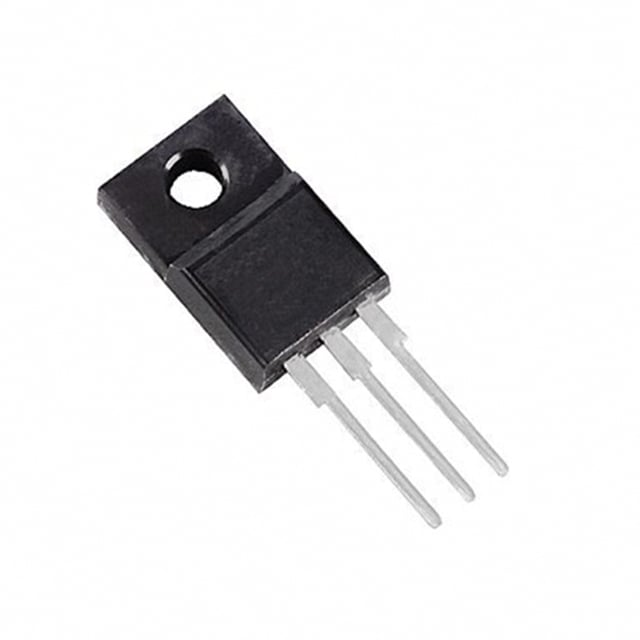

2SD1499-P-BP
TRANSISTOR TO-92 MOD
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- 2SD1499
2SD1499-P-BP Hakkında
2SD1499-P-BP, Micro Commercial Components tarafından üretilen NPN tipi bipolar transistördür. TO-220-3 paketinde sunulan bu komponent, 5A'e kadar kollektör akımı ve maksimum 2W güç dağıtabilir. 100V Vce(br) diyelectric kütüğü ile sağlam çalışır. DC akım kazancı (hFE) 1A ve 5V koşullarında minimum 100'dür. 20MHz transition frequency ile orta hızlı anahtarlama uygulamalarına uygundur. -55°C ile 150°C arasında işletilmek üzere tasarlanmıştır. Güç kaynağı kontrolü, motor sürücüleri ve genel amaçlı anahtarlama devrelerinde kullanılır. Parça Obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1A, 5V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 2 W |
| Supplier Device Package | TO-220F |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 1.5mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
