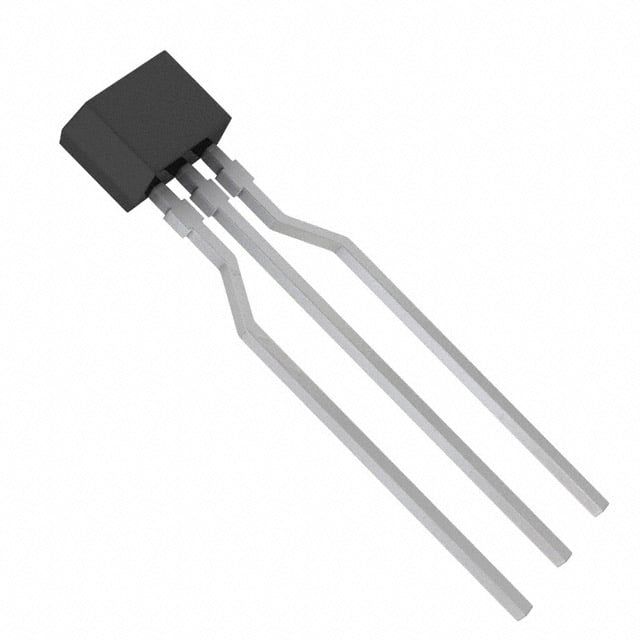

2SD14500TA
TRANS NPN 20V 0.5A NS-B1
2SD14500TA Hakkında
2SD14500TA, Panasonic tarafından üretilen NPN tipi bipolar junction transistördür (BJT). NS-B1 paketinde sunulan bu transistör, 20V maksimum kollektör-emiter gerilimi ve 500mA maksimum kolektör akımı ile çalışır. DC akım kazancı (hFE) 400 minimumda, 500mA akım ve 2V gerilim koşullarında ölçülmektedir. 200MHz transition frequency ile orta-yüksek hızlı anahtarlama uygulamalarında kullanılabilir. Maksimum 300mW güç tüketimi ve 400mV doyum gerilimi (20mA taban akımı, 500mA kolektör akımında) specifications'a sahiptir. 150°C maksimum işletme sıcaklığında çalışır. Through hole montaj tipine sahip bu transistör, analog ve dijital devre tasarımında, güç yönetimi, sinyal anahtarlaması ve amplifikasyon uygulamalarında yer bulur. Ürün şu anda üretim dışıdır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | NS-B1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 20mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
