Transistörler - Bipolar (BJT) - Tekil

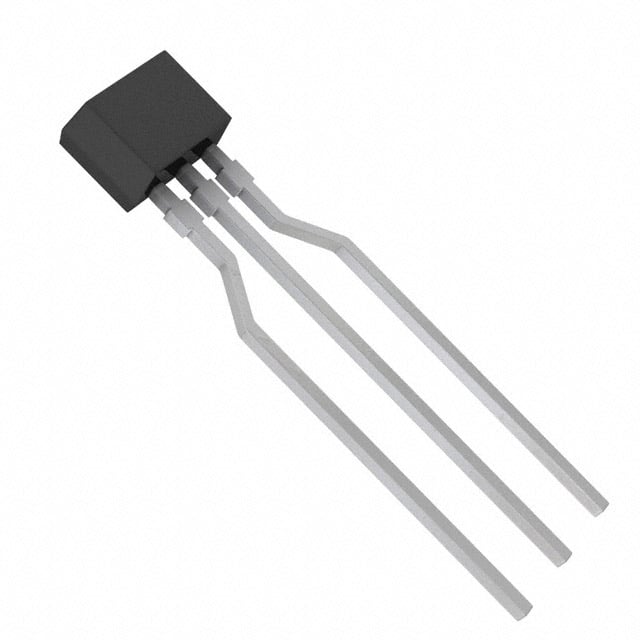

2SD14500SA
TRANS NPN 20V 0.5A NS-B1
2SD14500SA Hakkında
2SD14500SA, Panasonic tarafından üretilen NPN bipolar junction transistördür (BJT). NS-B1 paketine sahip olan bu bileşen, maksimum 20V kolektör-emitter gerilimi ve 500mA kolektör akımı ile çalışabilir. 300mW güç dağıtım kapasitesine ve 200MHz transition frekansına sahiptir. DC akım kazancı (hFE) 500mA ve 2V koşullarında minimum 300 değerindedir. Through-hole montaj türünde tasarlanan komponent, 150°C'ye kadar çalışabilir. Düşük güç uygulamalarında, sinyal amplifikasyonu ve switching işlevleri için kullanılabilir. Bileşen üretim döngüsünü tamamlamış olup, eski tasarımlar ve bakım uygulamalarında bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | NS-B1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 20mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
