Transistörler - Bipolar (BJT) - Tekil

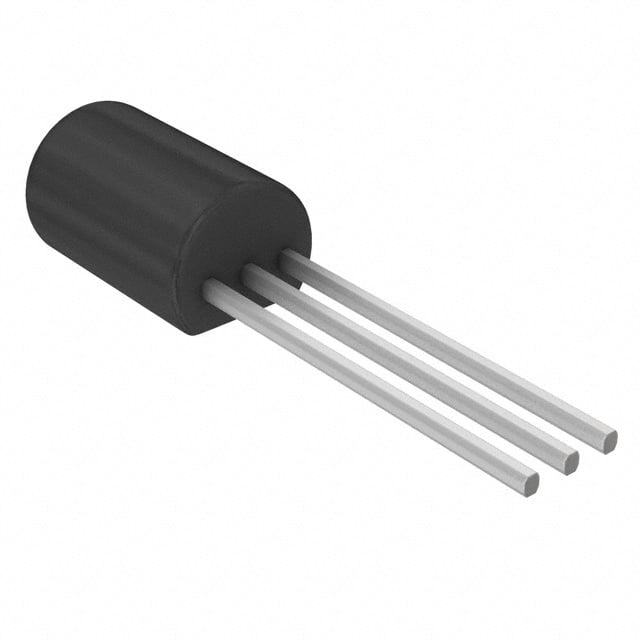

2SD1207U
TRANS NPN 50V 2A MP
2SD1207U Hakkında
2SD1207U, onsemi tarafından üretilen NPN bipolar junction transistördür (BJT). TO-92-3 Long Body ve TO-226-3 paketleriyle sunulan bu transistör, 50V maksimum Vce darbelenme gerilimi ile 2A'ye kadar collector akımı işleyebilir. 150MHz transition frequency ve 280 minimum DC current gain (hFE) değerleri ile orta frekanslı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 1W maksimum güç dağıtımı ve 150°C maksimum junction sıcaklığı ile genel amaçlı elektronik devrelerde, güç yönetimi, motor kontrolü ve ses amplifikatörü uygulamalarında tercih edilir. Düşük saturation voltajı (400mV @ 50mA, 1A) verimli anahtar olarak çalışmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 280 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Long Body |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-MP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
