Transistörler - Bipolar (BJT) - Tekil

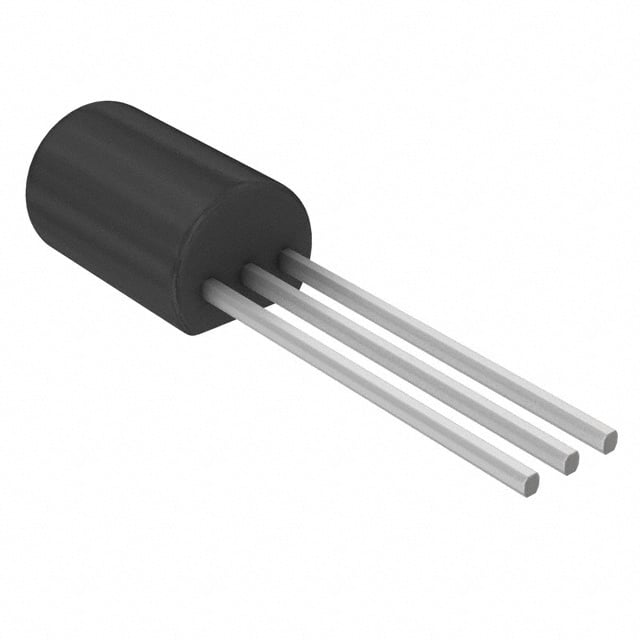

2SD1207T
TRANS NPN 50V 2A MP
2SD1207T Hakkında
2SD1207T, onsemi tarafından üretilen NPN bipolar junction transistördür. 50V collector-emitter gerilimi ve 2A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 150MHz transition frequency ile RF ve switching uygulamalarına uygundur. TO-92 long body paketinde sunulan bu transistör, 1W maksimum güç tüketimi ile amplifikasyon ve anahtarlama devrelerinde tercih edilir. 200 minimum DC akım kazancı (100mA, 2V'de) ve 400mV saturation voltajı ile logic seviyeleri ve analog devreler arasında arabirim sağlar. Endüstriyel kontrol, genel amaçlı amplifikasyon ve zayıf sinyal uygulamalarında kullanılan güvenilir bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Long Body |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-MP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
