Transistörler - Bipolar (BJT) - Tekil

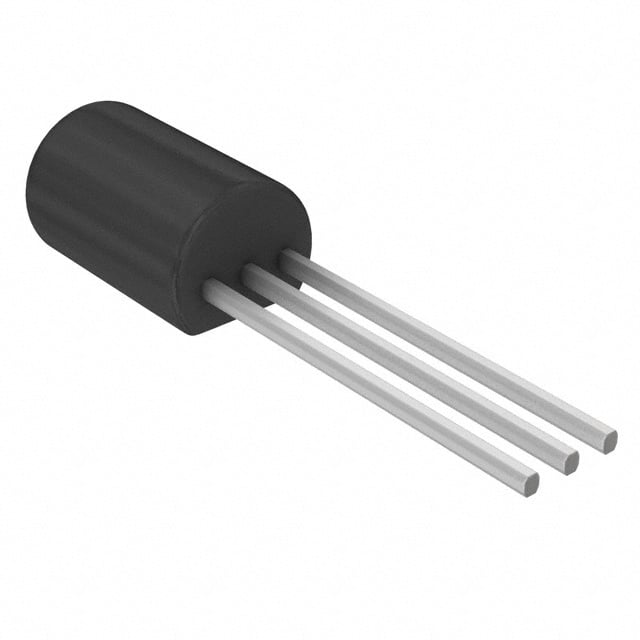

2SD1207S
TRANS NPN 50V 2A MP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SD1207
2SD1207S Hakkında
2SD1207S, Rochester Electronics tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-92-3 Long Body paketinde sunulan bu bileşen, maksimum 50V collector-emitter voltajı ve 2A collector akımı ile çalışmaktadır. 150MHz transition frequency özellikleri ile orta frekanslı uygulamalara uygundur. 1W güç tüketim kapasitesi ile genel amaçlı sinyal amplifikasyon, anahtarlama ve düşük frekanslı güç uygulamalarında kullanılır. 150°C maksimum junction sıcaklığında stabil işletme sağlar. Through Hole montaj tipi ile eski tasarım elektronik cihazlarda yaygın olarak kullanılan bir komponenttir. Ürün şu anda Obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Long Body |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-MP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
