Transistörler - Bipolar (BJT) - Tekil

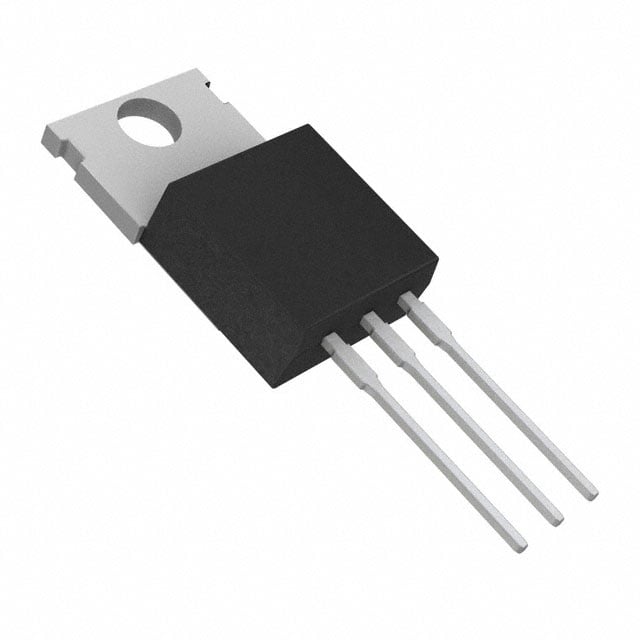

2SD1060S-1EX
TRANS NPN 50V 5A
2SD1060S-1EX Hakkında
2SD1060S-1EX, onsemi tarafından üretilen NPN tipi bipolar transistördür. TO-220-3 paketinde sunulan bu transistör, 50V maksimum Vce değeri ile 5A kolektör akımına kadar çalışabilmektedir. 1.75W maksimum güç tüketimi, 140 minimum DC akım kazancı (hFE) ve 30MHz geçiş frekansı özelliklerine sahiptir. 300mV saturasyon voltajı ile düşük güç kaybı sağlar. Yüksek akım anahtarlama uygulamalarında, güç amplifikatör devrelerinde ve motor sürücü devrelerde kullanılmaya uygun bir komponenttir. -55°C ile +150°C arasında işletilabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 1A, 2V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 1.75 W |
| Supplier Device Package | TO-220-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 300mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
