Transistörler - Bipolar (BJT) - Tekil

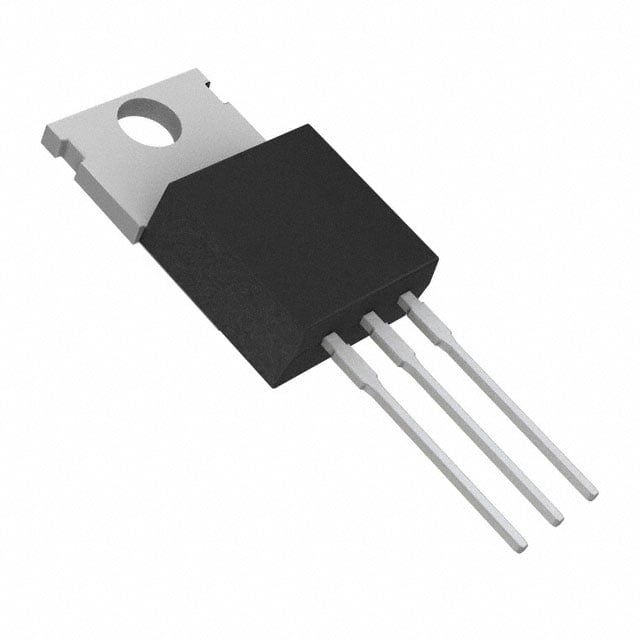

2SD1060R-1EX
TRANS NPN 50V 5A
2SD1060R-1EX Hakkında
2SD1060R-1EX, onsemi tarafından üretilen NPN tipi bipolar junction transistördür. 50V kolektör-emitter breakdown voltajı ve 5A maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu transistör, endüstriyel kontrol devreleri, motor sürücüleri ve güç anahtarlama uygulamalarında yaygın olarak tercih edilir. 30MHz transition frequency ile frekans performansı belirtilir. 1.75W maksimum güç yayma kapasitesine sahiptir. Kolektör cut-off akımı 100µA, doyum voltajı 300mV @ 3A'dir. Through-hole montaj tipi ile PCB'ye doğrudan lehimleme yapılabilir. Sıcaklık stabilitesi için -55°C ile +150°C arasında çalışma sıcaklığında kullanılabilir. Not For New Designs statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1A, 2V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Not For New Designs |
| Power - Max | 1.75 W |
| Supplier Device Package | TO-220-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 300mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
