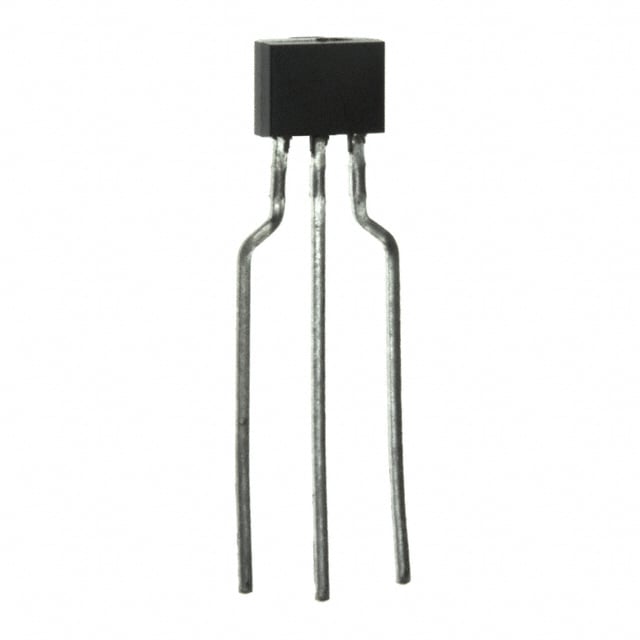

2SD1012G-SPA-AC
TRANS NPN 15V 0.7A SPA
2SD1012G-SPA-AC Hakkında
2SD1012G-SPA-AC, onsemi tarafından üretilen NPN bipolar junction transistördür. 15V maksimum Vce darbelenme voltajı, 700mA maksimum collector akımı ve 250MHz transition frekansıyla orta frekans uygulamalar için tasarlanmıştır. 80mV doyum voltajı ile düşük power tüketimi sağlar ve maksimum 250mW güç disipasyonuna sahiptir. Through hole montajlı 3-SIP paketindedir. Anahtarlama devreleri, küçük sinyal amplifikatörleri ve genel amaçlı DC amplifikasyon uygulamalarında kullanılan bu bileşen şu anda eski ürün statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 280 @ 50mA, 2V |
| Frequency - Transition | 250MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 250 mW |
| Supplier Device Package | 3-SPA |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 80mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
