Transistörler - Bipolar (BJT) - Tekil

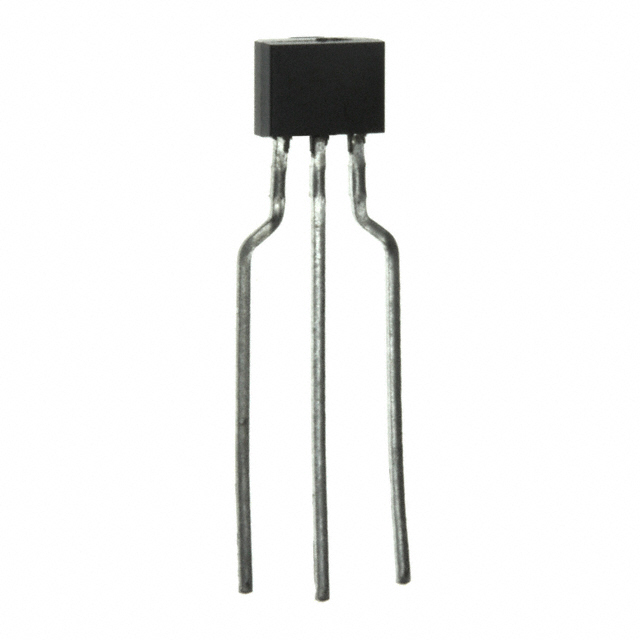

2SD1012G-SPA
TRANS NPN 15V 0.7A SPA
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 3-SIP
- Seri / Aile Numarası
- 2SD1012G
2SD1012G-SPA Hakkında
2SD1012G-SPA, Rochester Electronics tarafından üretilen NPN tipi bipolar junction transistöründür. 15V collector-emitter breakdown voltajı ve 700mA maksimum collector akımı ile düşük sinyal amplifikasyon uygulamalarında kullanılır. 250MHz transition frequency ile orta frekans uygulamalarına uygun tasarlanmıştır. 250mW güç sınırlaması ile dar power budget'ı olan devreler için tercih edilebilir. Through-hole montaj yapısındaki 3-SIP paketi içinde hazırlanmıştır. Entegre devreler, ses amplifikatörleri ve genel amaçlı switching uygulamalarında kullanım için tasarlanmıştır. Part status obsolete olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 280 @ 50mA, 2V |
| Frequency - Transition | 250MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 250 mW |
| Supplier Device Package | 3-SPA |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 80mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
