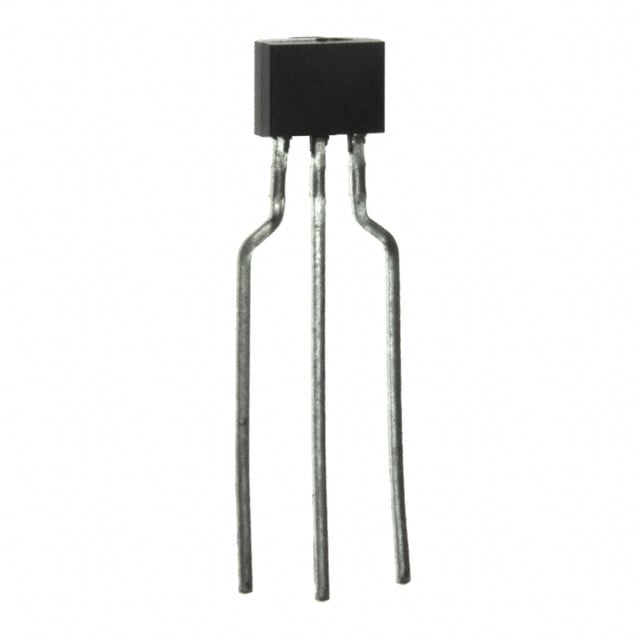

2SD1012F-SPA-AC
TRANS NPN 15V 0.7A SPA
2SD1012F-SPA-AC Hakkında
2SD1012F-SPA-AC, onsemi tarafından üretilen NPN bipolar junction transistör (BJT) olup, düşük sinyal amplifikasyonu ve anahtarlama uygulamaları için tasarlanmıştır. 15V maksimum Collector-Emitter voltajı ve 700mA maksimum collector akımı ile orta güç seviyesinde çalışır. 250MHz transition frequency sayesinde yüksek frekans uygulamalarında kullanılabilir. 250mW maksimum güç derecelendirilmesi ile düşük güç tüketim gerektiren tasarımlarda tercih edilir. Through Hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur. Audio amplifikatörleri, RF uygulamaları ve genel amaçlı analog devrelerde yaygın olarak kullanılır. Not: Bu ürün obsolete (üretimi sonlandırılmış) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 50mA, 2V |
| Frequency - Transition | 250MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 250 mW |
| Supplier Device Package | 3-SPA |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 80mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
