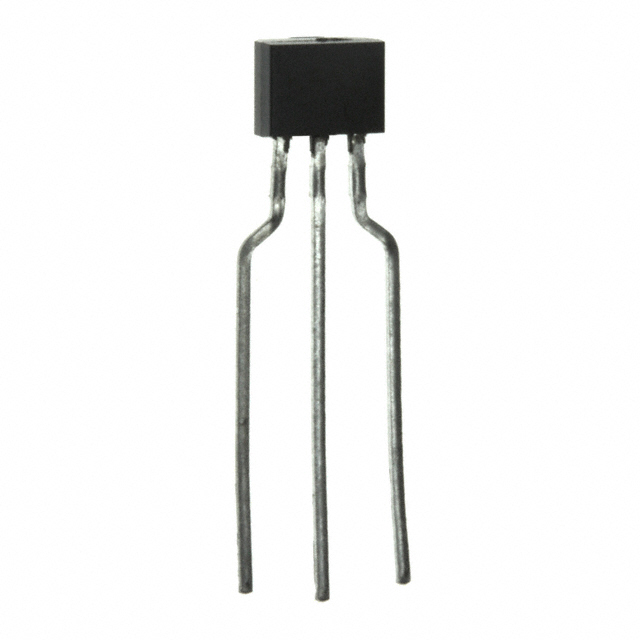

2SD1012F-SPA
TRANS NPN 15V 0.7A SPA
2SD1012F-SPA Hakkında
2SD1012F-SPA, onsemi tarafından üretilen NPN tipi bipolar junction transistördür. Maksimum 15V Vce breakdown voltajı ve 700mA kollektor akımı ile orta güç uygulamaları için tasarlanmıştır. 250MHz geçiş frekansı ve 160 minimum DC akım kazancı (hFE) ile hızlı anahtarlama devrelerinde kullanılabilir. 250mW maksimum güç dağılımı kapasitesi sayesinde güç kontrolü, motor sürücüleri, aydınlatma kontrolü ve ses amplifikasyonu gibi uygulamalarda yer alabilir. Through hole montajı ile geleneksel PCB tasarımlarına uygun olup, 125°C maksimum çalışma sıcaklığı ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 50mA, 2V |
| Frequency - Transition | 250MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 125°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 250 mW |
| Supplier Device Package | 3-SPA |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 80mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
