Transistörler - Bipolar (BJT) - Tekil

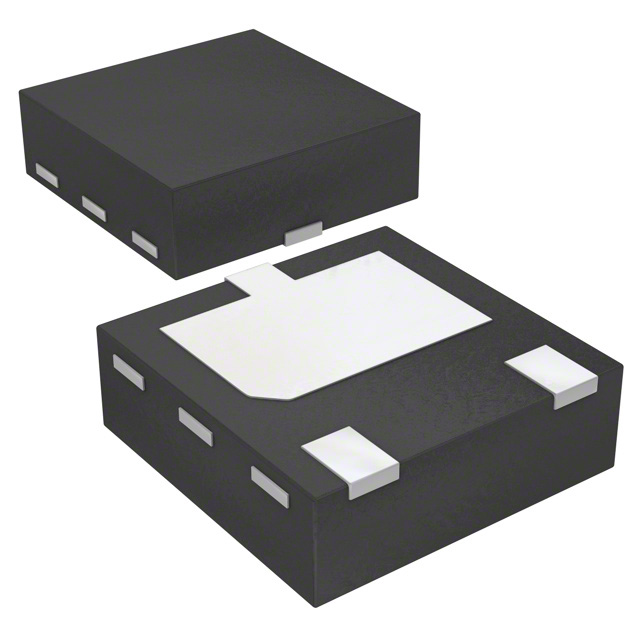

2SCR564F3TR
SMALL AND EXCELLENT THERMAL COND
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SCR564F3
2SCR564F3TR Hakkında
2SCR564F3TR, ROHM Semiconductor tarafından üretilen yüksek hızlı NPN bipolar junction transistördür. 4A maksimum kollektör akımı ve 280MHz geçiş frekansı ile RF ve yüksek frekans uygulamalarına uygundur. 120 minimum DC akım kazancı (hFE) ile güvenilir amplifikasyon sağlar. 80V maksimum collector-emitter gerilimi ve 1W maksimum güç derecelendirmesi ile genel amaçlı anahtarlama ve amplifikasyon devreleri tasarımında kullanılır. Kompakt 3-UDFN Surface Mount paketi ve düşük sıcaklık yükselmesi ile modern yoğun devre tasarımlarında tercih edilir. Endüstriyel kontrol, veri haberleşme ve tüketici elektronikleri uygulamalarında yaygın olarak yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 500mA, 3V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
