Transistörler - Bipolar (BJT) - Tekil

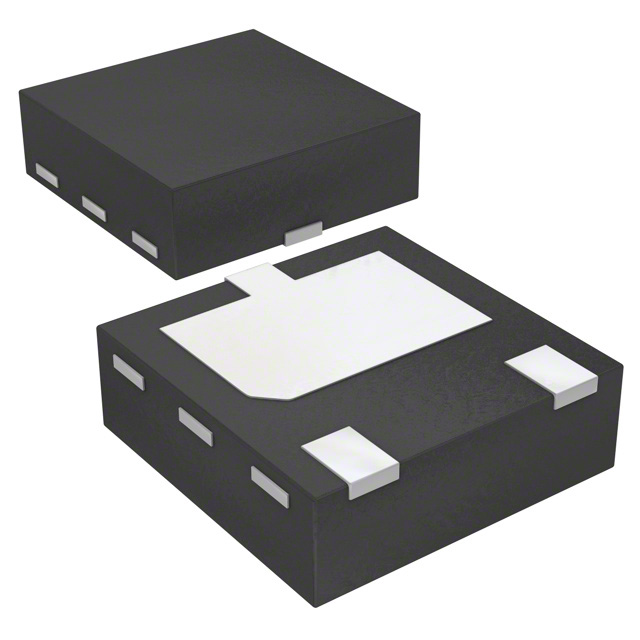

2SCR563F3TR
SMALL AND EXCELLENT THERMAL COND
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SCR563F3
2SCR563F3TR Hakkında
2SCR563F3TR, ROHM Semiconductor tarafından üretilen NPN tipinde silikon bipolar transistördür. 6A maksimum kolektör akımı ve 50V kolektör-emitter gerilimi kırılma değeri ile orta güç uygulamalarında kullanılmaya uygundur. 200MHz transition frequency ile yüksek hızlı anahtarlama ve amplifikasyon devrelerinde çalışabilir. 3-UDFN Exposed Pad paketleme ile kompakt tasarımlar ve iyi ısıl iletkenlik sağlar. 180 minimum DC akım kazancı (500mA, 3V'da) ve 350mV saturasyon gerilimi ile verimli anahtar elemanı olarak kullanılır. -55°C ile +150°C çalışma sıcaklığı aralığında güvenilir performans sunar. Ses frekansı amplifikatörleri, DC motor kontrol devreleri, röle sürücüleri ve güç yönetim uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 500mA, 3V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
