Transistörler - Bipolar (BJT) - Tekil

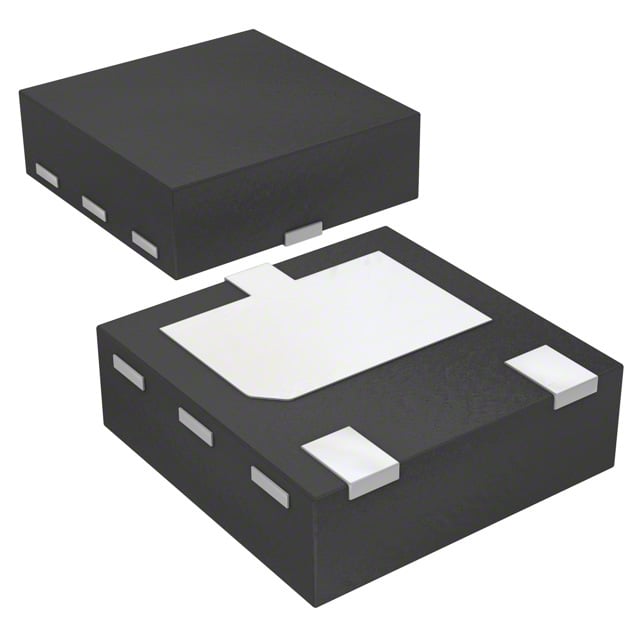

2SCR562F3TR
NPN DRIVER TRANSISTOR
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SCR562F3
2SCR562F3TR Hakkında
2SCR562F3TR, ROHM Semiconductor tarafından üretilen NPN tip driver transistörüdür. Surface mount 3-UDFN paketinde sunulan bu komponent, maksimum 6A kolektör akımı ve 30V breakdown voltajı ile çalışabilir. 270MHz transition frequency ve 1W güç kapasitesi ile hızlı anahtarlama uygulamalarında kullanılır. Minimum 200 hFE DC akım kazancı ve 220mV doyum voltajı ile sürücü devrelerinde, lojik seviyeleri yükseltme uygulamalarında, aydınlatma ve motor kontrol sistemlerinde tercih edilir. -40°C ile 150°C arasında güvenli çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 270MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 220mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
