Transistörler - Bipolar (BJT) - Tekil

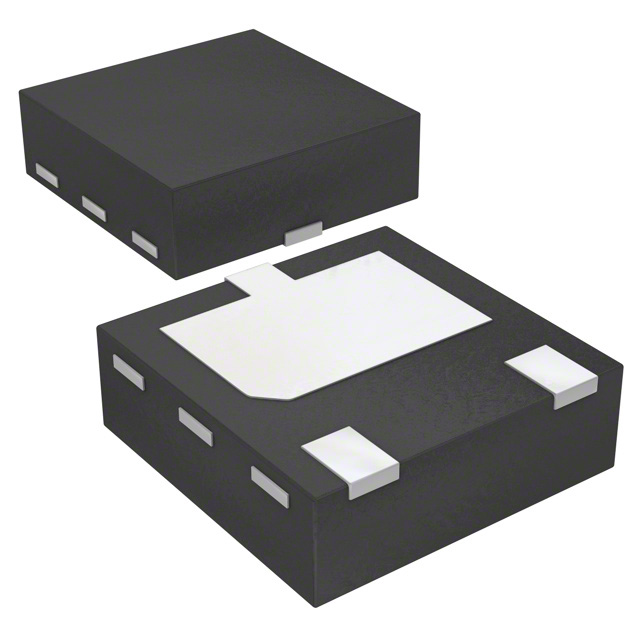

2SCR542F3TR
NPN 3.0A 30V MIDDLE POWER TRANSI
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-UDFN Exposed Pad
- Seri / Aile Numarası
- 2SCR542F3
2SCR542F3TR Hakkında
ROHM Semiconductor tarafından üretilen 2SCR542F3TR, orta güç seviyesinde NPN bipolar junction transistördür. Maksimum 3A kollektör akımı ve 30V kollektör-emitter gerilimi ile çalışabilen bu komponent, 250MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılır. 1W güç yayılım kapasitesi ve 200mV saturation gerilimi ile doğru çalışan devrelerde enerji verimliliği sağlar. 200 minimum DC akım kazancı (hFE) ile kontrol devrelerine güvenilir sinyal iletimi yapabilir. Surface mount 3-UDFN pakete montajı kolaylaştırır. Ses amplifikatörleri, DC motor kontrol devreleri, güç anahtarlaması uygulamaları ve genel sinyal işleme devrelerinde yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığı geniş ortam koşullarında kullanılmasına olanak verir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 2V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-UDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | HUML2020L3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
