Transistörler - Bipolar (BJT) - Tekil

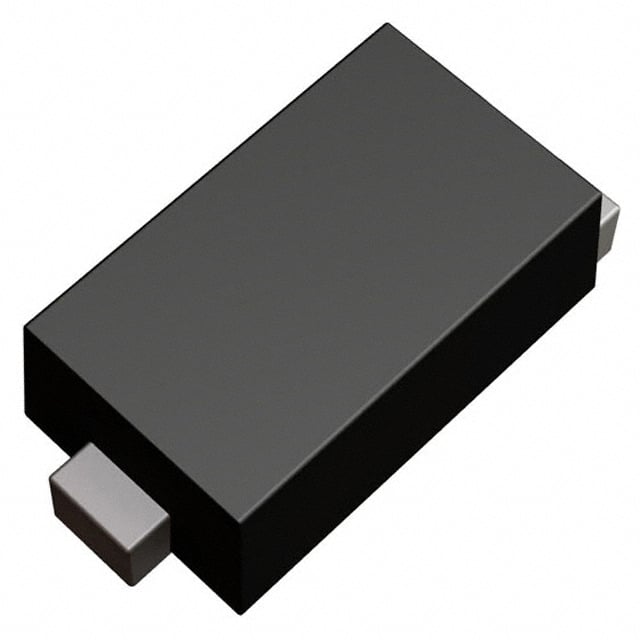

2SC6114T2LR
TRANS NPN 50V 0.1A VMN3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-72 Formed Leads
- Seri / Aile Numarası
- 2SC6114
2SC6114T2LR Hakkında
2SC6114T2LR, ROHM Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür. 50V maksimum kolektör-emitter gerilimi ve 100mA maksimum kolektör akımı ile düşük güç uygulamalarında kullanılır. 130MHz transition frequency sayesinde orta hızlı anahtarlama işlemlerinde tercih edilir. 150mW maksimum güç disipasyonu ile sinyal amplifikasyonu, anahtarlama devreleri ve kontrol uygulamalarında yer alır. SC-72 paket tipi ile kompakt tasarımlara uygundur. Operating temperature 150°C ile endüstriyel sıcak ortam uygulamalarında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 2mA, 6V |
| Frequency - Transition | 130MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-72 Formed Leads |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Supplier Device Package | VMN3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 2.5mA, 25mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
