Transistörler - Bipolar (BJT) - Tekil

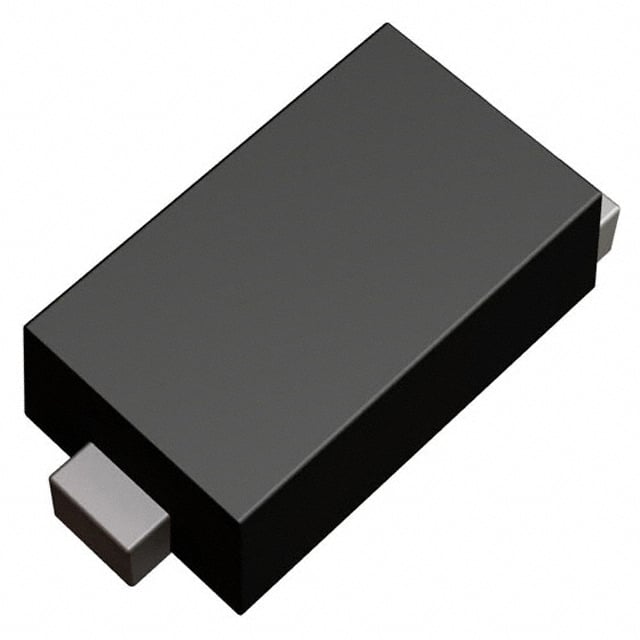

2SC6114T2LQ
TRANS NPN 50V 0.1A VMN3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-72 Formed Leads
- Seri / Aile Numarası
- 2SC6114
2SC6114T2LQ Hakkında
2SC6114T2LQ, ROHM Semiconductor tarafından üretilen bir NPN bipolar junction transistör (BJT) olup, düşük güç uygulamaları için tasarlanmıştır. Maksimum 50V kolektör-emitter gerilimi ve 100mA kolektör akımı ile çalışabilir. 130MHz geçiş frekansı sayesinde orta hız anahtarlama ve amplifikasyon devreleri için uygundur. Doyum durumunda 300mV Vce ile karakterize edilen bu transistör, DC akım kazancı en düşün 120 (2mA, 6V'da) olup düşük gürültü uygulamalarında tercih edilir. SC-72 paket ile surface mount montajı destekler. 150mW maksimum güç tüketimiyle endüstriyel kontrol, sinyal işleme ve genel amaçlı anahtarlama uygulamalarında kullanılır. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 2mA, 6V |
| Frequency - Transition | 130MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-72 Formed Leads |
| Part Status | Obsolete |
| Power - Max | 150 mW |
| Supplier Device Package | VMN3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 2.5mA, 25mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
