Transistörler - Bipolar (BJT) - Tekil

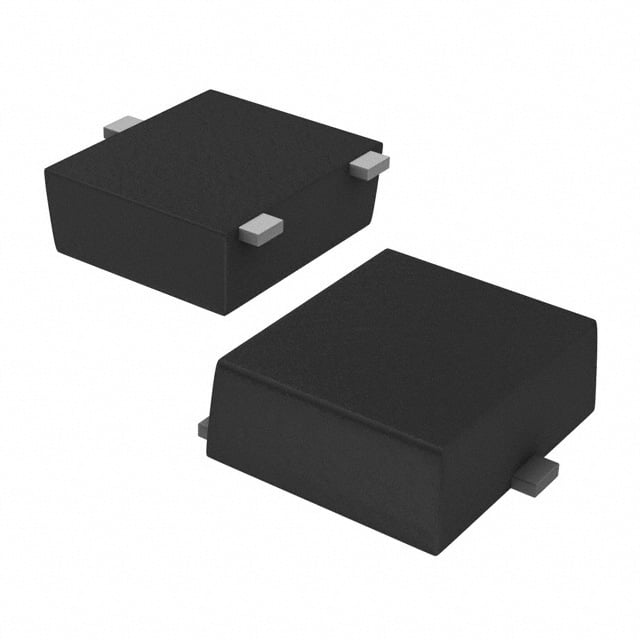

2SC6100,LF
NPN TRANSISTOR VCEO50V IC2.5A HF
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2SC6100
2SC6100,LF Hakkında
2SC6100,LF, Toshiba tarafından üretilen yüksek frekans NPN bipolar transistördür. VCEO 50V ve maksimum kollektör akımı 2.5A ile güç uygulamalarında kullanılan bir komponenttir. 400 (hFE) DC akım kazancı ve 500mW maksimum güç dağıtımı özellikleriyle, anahtarlama devreleri, RF amplifikatörleri ve genel sinyal işleme uygulamalarında tercih edilir. UFM paketinde surface mount konfigürasyonunda sunulan bu transistör, 150°C çalışma sıcaklığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2.5 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 300mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, Flat Leads |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | UFM |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 140mV @ 20mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
