Transistörler - Bipolar (BJT) - Tekil

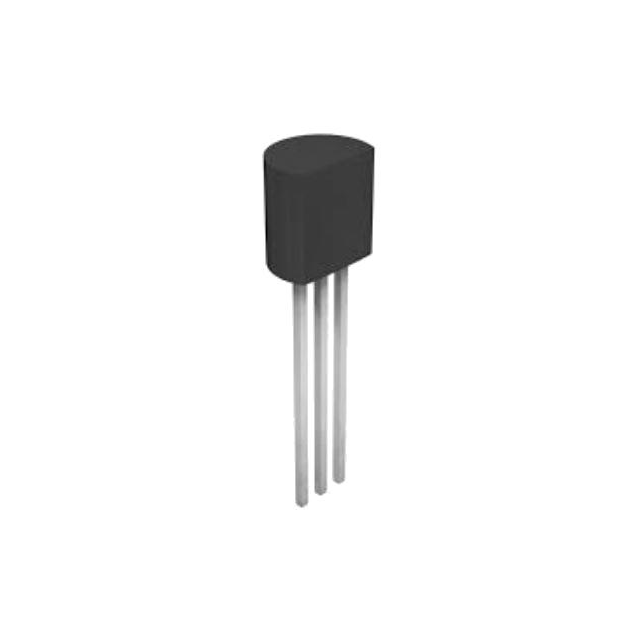

2SC6043-AE
2SC6043 - 50 V, 2 A, LOW VCE NPN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SC6043
2SC6043-AE Hakkında
2SC6043-AE, Rochester Electronics tarafından üretilen TO-92 paketli NPN bipolar transistördür. 50V collector-emitter breakdown voltajı ve 2A maksimum collector akımı ile düşük güç uygulamalarında kullanılır. Maksimum 300mV saturasyon voltajı (VCE sat) ve 200 minimum DC current gain (hFE) ile anahtarlama ve amplifikasyon devrelerinde tercih edilir. 420MHz transition frequency ile orta frekanslı uygulamalara uygun tasarlanmıştır. 1W maksimum güç dağılımı ve 150°C işletme sıcaklığına kadar dayanabilir. Through-hole montaj tipi ile geleneksel PCB uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 2V |
| Frequency - Transition | 420MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Long Body (Formed Leads) |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-92 (TO-226) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
