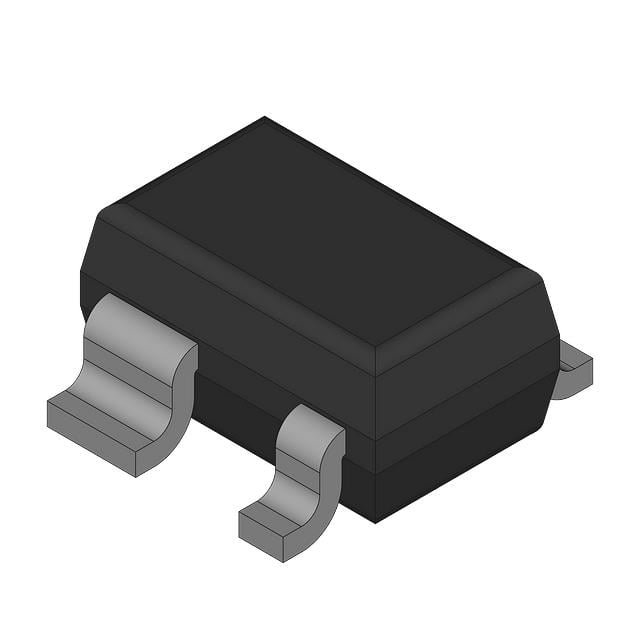

2SC5752-T1-A
SMALL SIGNAL BIPOLAR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SC-82A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SC5752
2SC5752-T1-A Hakkında
2SC5752-T1-A, Rochester Electronics tarafından üretilen küçük sinyal NPN bipolar transistördür. RF uygulamaları için tasarlanmış bu bileşen, 12GHz transition frequency ile yüksek frekanslı devrelerde kullanılır. 100mA maksimum kollektör akımı, 200mW maksimum güç dağıtımı kapasitesi ve 1.7dB gürültü figürü (2GHz'de) ile radyo frekansı amplifikatörleri, düşük gürültülü ön-amplifikatörler ve RF alıcı devrelerinde uygulanır. SC-82A (SOT-343) yüzey montajlı paket ile kompakt tasarımlar sağlar. 75 minimum DC akım kazancı (30mA, 3V'da) ve 6V maksimum Vce breakdown voltajı ile spesifikasyonlar belirlenmiştir. Bileşen obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 75 @ 30mA, 3V |
| Frequency - Transition | 12GHz |
| Gain | 13dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.7dB @ 2GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-82A, SOT-343 |
| Part Status | Obsolete |
| Power - Max | 200mW |
| Supplier Device Package | SOT-343 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 6V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
