Transistörler - Bipolar (BJT) - Tekil

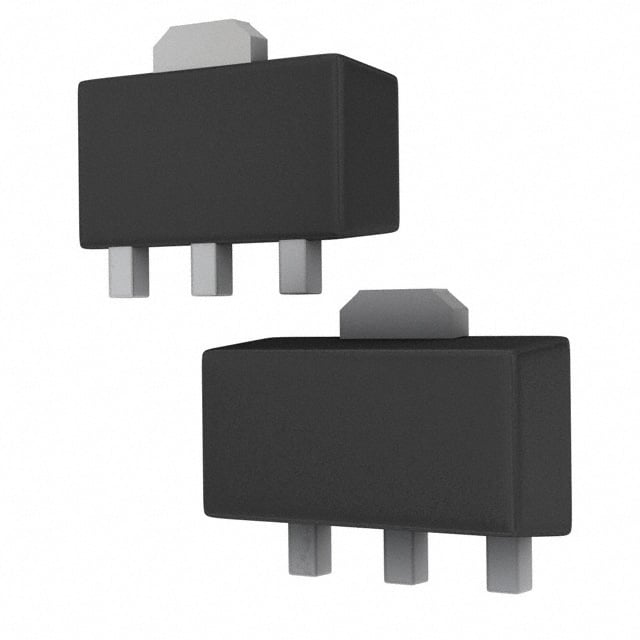

2SC5712(TE12L,F)
TRANS NPN 50V 3A SC-62
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2SC5712
2SC5712(TE12L,F) Hakkında
2SC5712(TE12L,F), Toshiba tarafından üretilen NPN bipolar junction transistörüdür. TO-243AA (SC-62) paketinde sunulan bu komponent, maksimum 3A kolektör akımı ve 50V breakdown voltajı ile orta güç uygulamalarında kullanılmaktadır. 400 minimum DC akım kazancı (hFE) ile 300mA ve 2V koşullarında çalışabilir. Surface mount montajı sayesinde yoğun PCB tasarımlarında yer kazandırır. 1W maksimum güç dağıtımı kapasitesi ve 140mV saturasyon voltajı ile anahtarlama ve amplifikasyon devrelerinde uygun performans gösterir. 150°C maksimum junction sıcaklığı ile endüstriyel ve tüketici uygulamalarında, ses amplifikatörleri, anahtarlama kaynakları ve genel sinyal işleme devrelerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 400 @ 300mA, 2V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | PW-MINI |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 140mV @ 20mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
