Transistörler - Bipolar (BJT) - RF

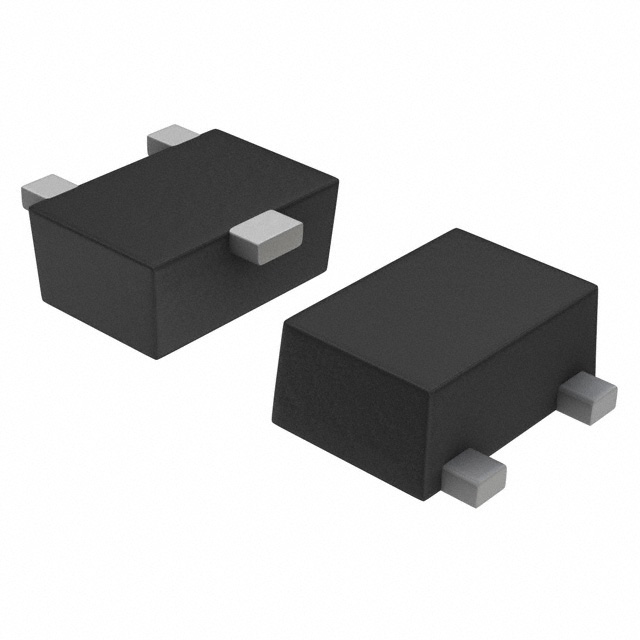

2SC5488A-TL-H
RF TRANS NPN 10V 7GHZ 3SSFP
- Üretici
- onsemi
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SC5488A
2SC5488A-TL-H Hakkında
2SC5488A-TL-H, onsemi tarafından üretilen NPN tipi RF transistörüdür. 7GHz transition frekansı ve 10V maksimum collector-emitter gerilimi ile yüksek frekans uygulamalarına uygun bir komponenttir. 70mA maksimum collector akımı ve 100mW maksimum güç derecelendirmesi ile tasarlanmıştır. 12dB gain ve 1dB noise figure @ 1GHz özellikleri sayesinde RF amplifikasyon ve sinyal işleme devrelerinde kullanılabilir. Surface mount 3-SSFP paketinde sunulan bu transistör, 150°C maksimum junction sıcaklığında çalışabilir. Haberleşme ekipmanları, RF modülleri ve frekans dönüştürme devrelerinde uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 20mA, 5V |
| Frequency - Transition | 7GHz |
| Gain | 12dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-81 |
| Part Status | Active |
| Power - Max | 100mW |
| Supplier Device Package | 3-SSFP |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 10V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
