Transistörler - Bipolar (BJT) - Tekil

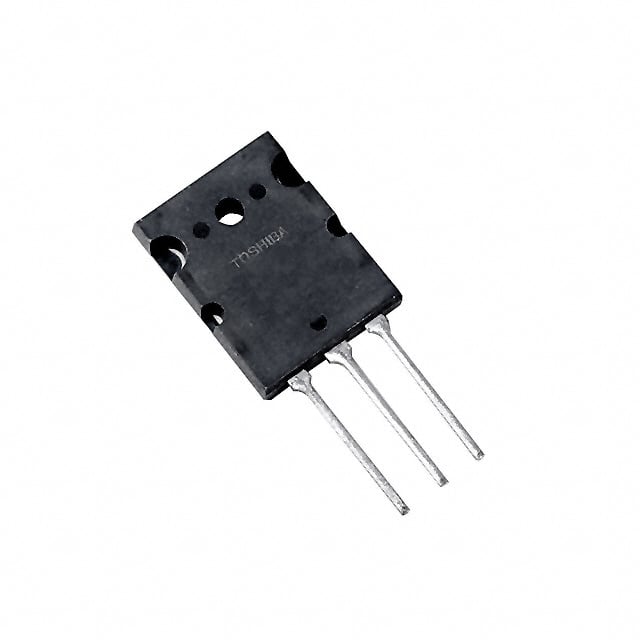

2SC5359-O(Q)
TRANS NPN 230V 15A TO-3PL
- Paket/Kılıf
- TO-3PL
- Seri / Aile Numarası
- 2SC5359
2SC5359-O(Q) Hakkında
2SC5359-O(Q), Toshiba tarafından üretilen yüksek voltaj NPN bipolar junction transistördür. TO-3PL paketinde sunulan bu bileşen, 230V collector-emitter breakdown voltajına ve 15A maksimum collector akımına sahiptir. 180W güç disipasyonu kapasitesi ile güç amplifikasyon ve anahtar uygulamalarında kullanılmaya uygundur. 150°C işletme sıcaklığında çalışabilir ve 30MHz transition frequency'ye sahiptir. Endüstriyel uygulamalar, ses amplifikatörleri, güç kaynakları ve motor kontrol devreleri gibi yüksek akım gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3PL |
| Part Status | Active |
| Power - Max | 180 W |
| Supplier Device Package | TO-3P(L) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
