Transistörler - Bipolar (BJT) - Tekil

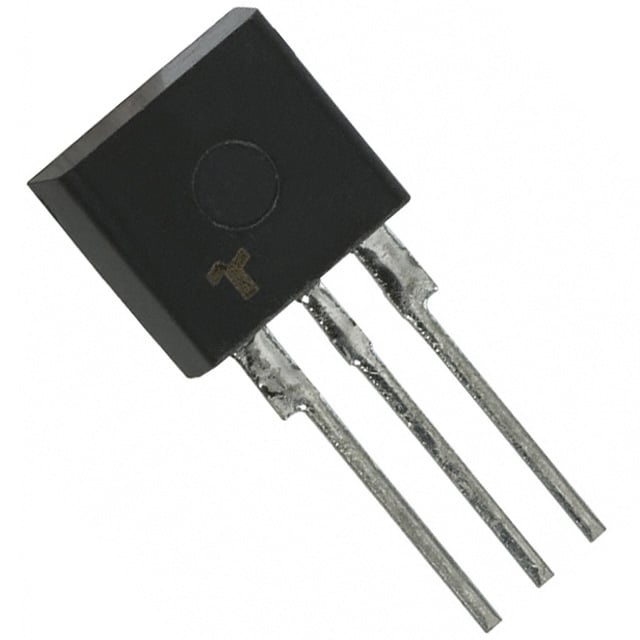

2SC5291S-AY
TRANS NPN 160V 1.5A FLP
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 No Tab
- Seri / Aile Numarası
- 2SC5291S
2SC5291S-AY Hakkında
2SC5291S-AY, onsemi tarafından üretilen NPN bipolar junction transistördür (BJT). 160V kollektor-emitter maksimum gerilimiyle ve 1.5A maksimum kollektor akımıyla orta güç uygulamalarında kullanılmak üzere tasarlanmıştır. 120MHz transition frequency ile anahtarlama ve amplifikasyon devrelerinde çalışabilir. TO-220-3 paketinde sunulan bu transistör, endüstriyel kontrol sistemleri, güç kaynakları ve motor sürücüleri gibi uygulamalarda yer alabilir. Vce doyum gerilimi 450mV (@50mA, 500mA) olup DC akım kazancı 100'dür (@100mA, 5V).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-220-3 No Tab |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | FLP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 450mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
