Transistörler - Bipolar (BJT) - Tekil

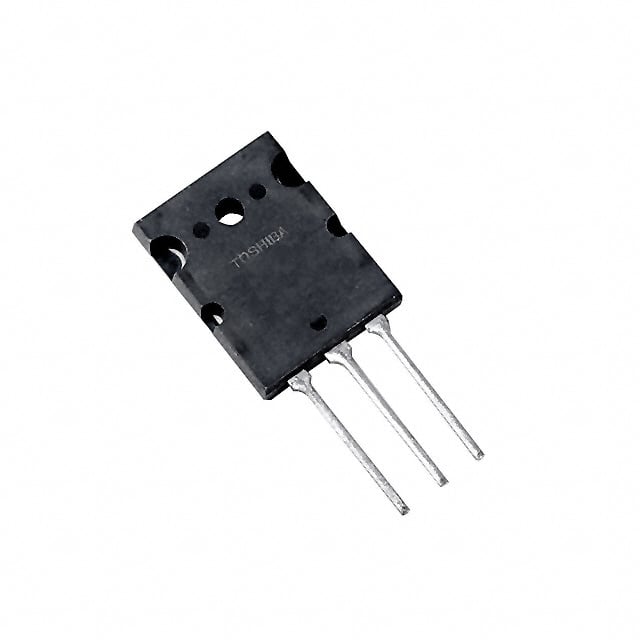

2SC5200-O(Q)
TRANS NPN 230V 15A TO-3PL
- Paket/Kılıf
- TO-3PL
- Seri / Aile Numarası
- 2SC5200
2SC5200-O(Q) Hakkında
2SC5200-O(Q), Toshiba tarafından üretilen yüksek voltajlı NPN bipolar transistördür. TO-3PL paketinde sunulan bu bileşen, 230V collector-emitter gerilimi ve 15A maksimum collector akımı ile yüksek güç uygulamalarında kullanılır. 150W maksimum güç dağıtma kapasitesi ve 3V saturasyon gerilimi sayesinde güç amplifikatörleri, ses sistemleri ve endüstriyel kontrol devrelerinde tercih edilir. 30MHz transition frekansı ve 80 (minimum) DC akım kazancı ile orta hızlı anahtarlama uygulamalarına uygundur. 150°C junction sıcaklığına kadar çalışabilen bu transistör, through-hole montaj türüyle PCB'ye doğrudan monte edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 1A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3PL |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-3P(L) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
