Transistörler - Bipolar (BJT) - Tekil

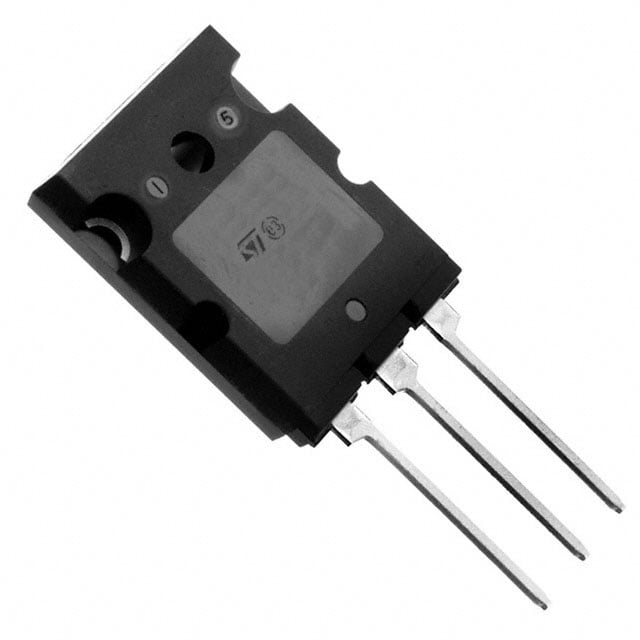

2SC5200
TRANS NPN 230V 15A TO-264
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-264-3
- Seri / Aile Numarası
- 2SC5200
2SC5200 Hakkında
2SC5200, STMicroelectronics tarafından üretilen yüksek voltaj NPN bipolar transistördür. TO-264 paketinde sunulan bu komponent, 230V collector-emitter gerilimi ve 15A collector akımı ile güç uygulamalarında kullanılır. 150W maksimum güç dissipasyonu kapasitesi ile ses amplifikatörleri, güç kaynakları ve motor kontrol devreleri gibi uygulamalarda yer alır. 55 minimum DC akım kazancı (hFE) ile güvenilir anahtarlama ve amplifikasyon özellikleri sunar. 30MHz transition frekansı ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. 150°C maksimum çalışma sıcaklığı endüstriyel uygulamalar için uygundur. Through-hole montaj tipi ile geleneksel PCB tasarımlarına entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 55 @ 1A, 5V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | TO-264 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
