Transistörler - Bipolar (BJT) - RF

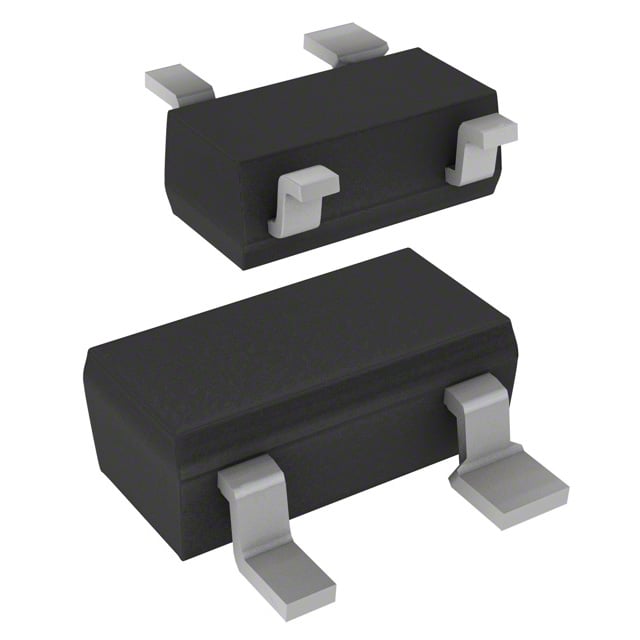

2SC5087YTE85LF
RF TRANS NPN 12V 7GHZ SMQ
- Paket/Kılıf
- SC-61AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SC5087
2SC5087YTE85LF Hakkında
2SC5087YTE85LF, Toshiba tarafından üretilen Surface Mount NPN RF transistördür. 7GHz transition frekansı ve 13dB kazanç değerleri ile RF ve mikrodalga uygulamalarında kullanılır. 12V maksimum Collector-Emitter gerilimi, 80mA maksimum kolektör akımı ve 150mW maksimum güç disipasyonu kapasitesi ile tasarlanmıştır. 1.1dB gürültü şekli (1GHz'de) sahip olan bileşen, düşük gürültülü ön kademeler gerektiren haberleşme, radar ve uydu sistemlerinde uygulanır. SC-61AA (SMQ) paketinde sunulan bileşen, 125°C'ye kadar işletme sıcaklığını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 20mA, 10V |
| Frequency - Transition | 7GHz |
| Gain | 13dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.1dB @ 1GHz |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-61AA |
| Part Status | Last Time Buy |
| Power - Max | 150mW |
| Supplier Device Package | SMQ |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
