Transistörler - Bipolar (BJT) - RF

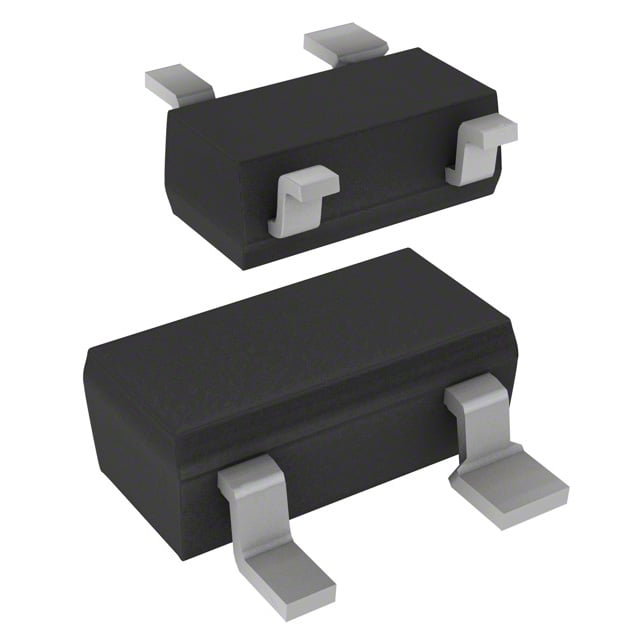

2SC5087R(TE85L,F)
RF TRANS NPN 12V 8GHZ SMQ
- Paket/Kılıf
- SC-61AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SC5087R
2SC5087R(TE85L,F) Hakkında
2SC5087R(TE85L,F), Toshiba tarafından üretilen NPN tipinde bir RF transistöründür. 8GHz transition frequency ile yüksek frekanslı uygulamalar için tasarlanmıştır. Maksimum 80mA collector akımı ve 150mW güç yönetimi kapasitesine sahiptir. 12V collector-emitter breakdown voltajı ile RF amplifikasyon, düşük gürültülü ön uç devreleri ve frekans karışturıcı uygulamalarında kullanılabilir. 1,1-2dB arasında gürültü figürü 1GHz'de ölçülmüştür. SMQ yüzey montaj paketinde sunulur ve -125°C maksimum işletim sıcaklığında çalışır. Uydu haberleşmesi, kablosuz veri iletişimi ve tüketici RF cihazlarında sık kullanılan bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 20mA, 10V |
| Frequency - Transition | 8GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.1dB ~ 2dB @ 1GHz |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-61AA |
| Part Status | Active |
| Power - Max | 150mW |
| Supplier Device Package | SMQ |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
