Transistörler - Bipolar (BJT) - RF

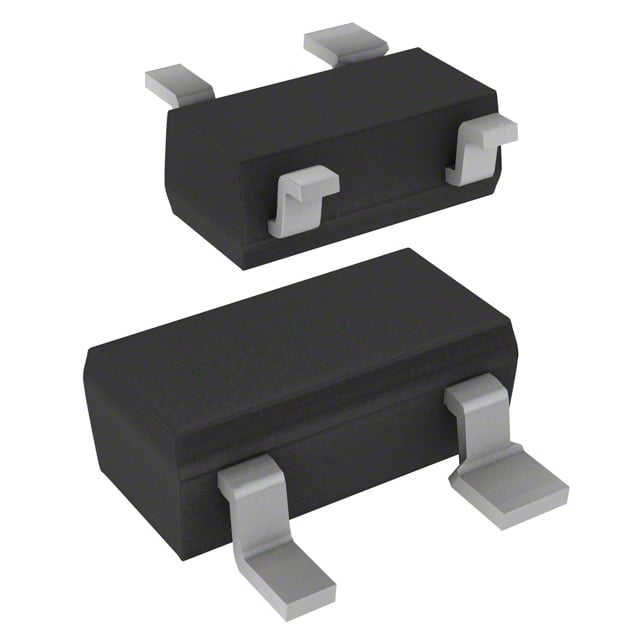

2SC5087-O(TE85L,F)
RF TRANS NPN 12V 7GHZ SMQ
- Paket/Kılıf
- SC-61AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SC5087
2SC5087-O(TE85L,F) Hakkında
2SC5087-O(TE85L,F), Toshiba tarafından üretilen yüksek frekanslı NPN bipolar transistördür. 7GHz transition frequency ile RF uygulamalarında kullanılmak üzere tasarlanmıştır. 12V maksimum collector-emitter gerilimi ve 80mA maksimum collector akımı ile çalışır. 500MHz-1GHz frekans aralığında 1dB~1.1dB noise figure değerine sahiptir. Surface mount SMQ paketi ile PCB tasarımlarında kolaylık sağlar. DC current gain (hFE) 20mA, 10V koşullarında minimum 80 değerindedir. 150mW maksimum güç tüketimi ile enerji verimliliği sunar. -55°C ile +125°C junction sıcaklığında çalışabilmesi geniş uygulama alanı sağlar. Radyo frekans amplifikatörleri, RF switchler, low-noise amplifikatörler ve yüksek frekanslı haberleşme devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 20mA, 10V |
| Frequency - Transition | 7GHz |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1dB ~ 1.1dB @ 500MHz ~ 1GHz |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-61AA |
| Part Status | Active |
| Power - Max | 150mW |
| Supplier Device Package | SMQ |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
