Transistörler - Bipolar (BJT) - Tekil

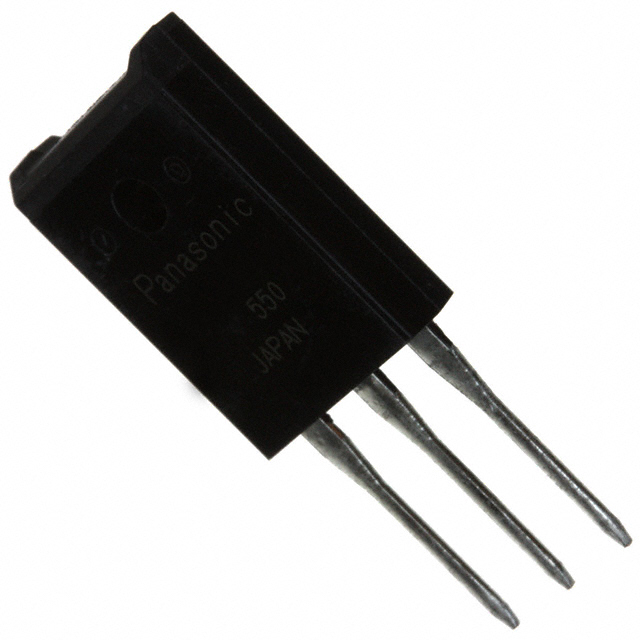

2SC4960
TRANS NPN 800V 1A TOP-3F
2SC4960 Hakkında
2SC4960, Panasonic tarafından üretilen NPN tip bipolar junction transistör (BJT) olup, yüksek voltaj uygulamaları için tasarlanmıştır. 800V Vce(br) ile kolektör-emiter arası yüksek gerilim dayanımına sahiptir. Maksimum 1A kolektör akımı ve 3W güç dağıtım kapasitesi ile orta güçlü anahtarlama ve amplifikasyon işlemleri gerçekleştirebilir. 150°C maksimum çalışma sıcaklığında endüstriyel uygulamalarda kullanılmaya uygundur. TOP-3F paket tipi ile through-hole montaj destekler. Düşük frekans uygulamaları (4MHz transition frequency) için geçerlidir. Yüksek gerilim anahtarlama devrelerinde, güç kaynakları ve endüstriyel kontrol sistemlerinde tercih edilmektedir. Bileşen güncel üretimde bulunmamaktadır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 50µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 3 @ 500mA, 5V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 40mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
