Transistörler - Bipolar (BJT) - Tekil

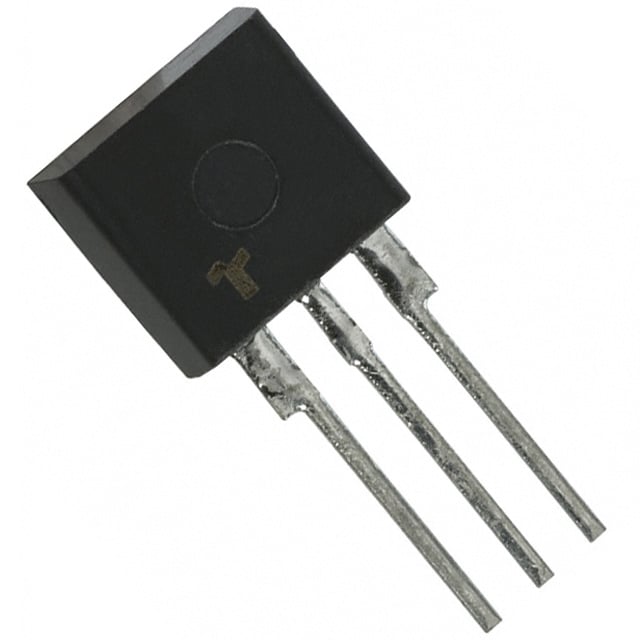

2SC4837S-AY
TRANS NPN 50V 4A FLP
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 No Tab
- Seri / Aile Numarası
- 2SC4837S
2SC4837S-AY Hakkında
2SC4837S-AY, onsemi tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup orta güç uygulamaları için tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, 50V kollektör-emiter kırılma gerilimi ve 4A maksimum kollektör akımı ile çalışabilir. 150MHz geçiş frekansı sayesinde hızlı anahtarlama uygulamalarında kullanılabilir. 1.5W maksimum güç derecelendirmesi ile ses amplifikasyonu, motor kontrol devrelerinde ve genel amaçlı güç anahtarlama uygulamalarında tercih edilir. Maksimum 500mV Vce(sat) değeri ile verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 10mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-220-3 No Tab |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | FLP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
