Transistörler - Bipolar (BJT) - Tekil

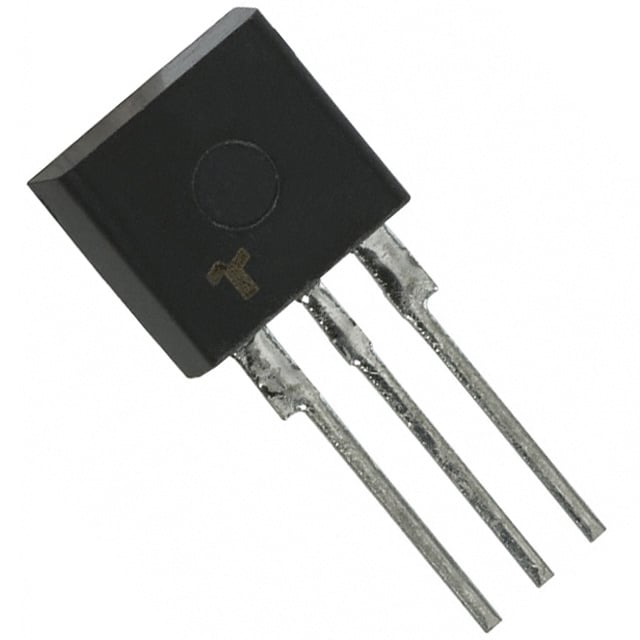

2SC4731T-AY
TRANS NPN 100V 4A FLP
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 No Tab
- Seri / Aile Numarası
- 2SC4731
2SC4731T-AY Hakkında
2SC4731T-AY, onsemi tarafından üretilen NPN bipolar junction transistöründür. TO-220-3 paketinde sunulan bu transistör, 100V collector-emitter breakdown voltajı ve 4A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 180MHz transition frequency ile switcher devrelerde, motor kontrol uygulamalarında ve güç amplifikatör tasarımlarında tercih edilir. 1.5W maksimum güç disipasyonu ve 200 (minimum) DC current gain özellikleri sayesinde, endüstriyel kontrol sistemleri, anahtarlama güç kaynakları ve ses amplifikasyon devrelerinde yaygın olarak uygulanır. Obsolete durumda olan bu bileşen, eski ekipmanların onarım ve bakımında ve heritage tasarımların yeniden üretiminde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 500mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-220-3 No Tab |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | FLP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 200mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
