Transistörler - Bipolar (BJT) - RF

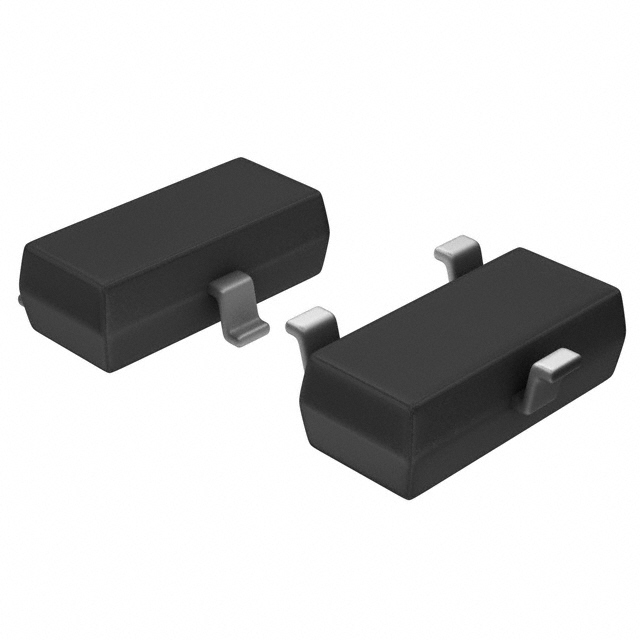

2SC4713KT146R
RF TRANS NPN 6V 800MHZ SMT3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SC4713
2SC4713KT146R Hakkında
2SC4713KT146R, ROHM Semiconductor tarafından üretilen yüksek frekanslı NPN bipolar transistördür. 800MHz transition frequency ile RF ve mikrodalga uygulamalarında kullanılmak üzere tasarlanmıştır. TO-236-3 (SOT-23-3) SMD paketi ile PCB montajına uygundur. 6V Vce(br) breakdown voltajı ve 50mA maksimum collector akımı ile düşük güç RF devrelerinde, sinyal amplifikasyonunda, LNA (Low Noise Amplifier) tasarımlarında ve RF ön uç uygulamalarında tercih edilir. 180 minimum hFE kazancı ve 150°C maksimum junction sıcaklığı özelliği ile güvenilir RF performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 5mA, 5V |
| Frequency - Transition | 800MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | SMT3 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 6V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
