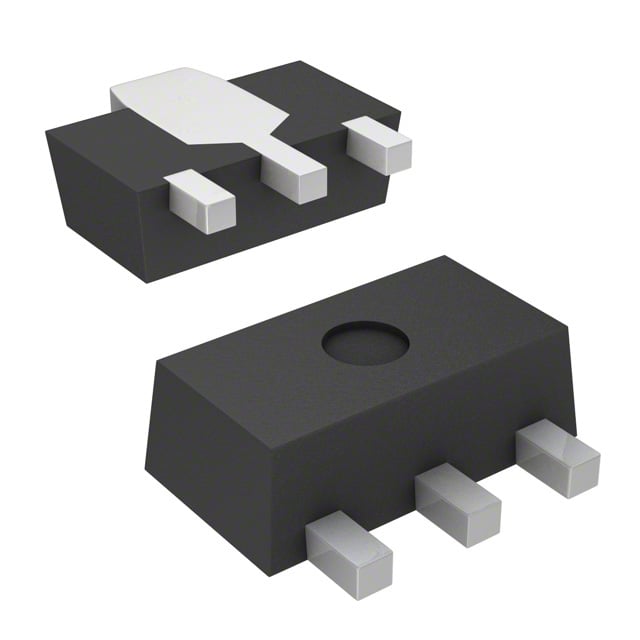

2SC4703-AZ
RF TRANS NPN 12V 6GHZ SOT89
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2SC4703
2SC4703-AZ Hakkında
2SC4703-AZ, California Eastern Laboratories (CEL) tarafından üretilen yüksek frekans NPN bipolar transistörüdür. 6GHz transition frequency ile RF ve mikrodalga uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 150mA collector akımı ve 1.8W güç dissipasyonu kapasitesi ile düşük sinyal amplifikasyon, gürültü figürü 2.3dB olan ön devre uygulamalarında tercih edilir. Surface mount SOT-89 paketinde sunulan bu transistör, 12V collector-emitter breakdown voltajı ile VHF/UHF bant uygulamalarında, LNA (Low Noise Amplifier) devreleri, RF switch ve mixer uygulamalarında kullanılabilir. Maksimum işletme sıcaklığı 150°C'dir. Üretim durdurulmuş (obsolete) bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 50mA, 5V |
| Frequency - Transition | 6GHz |
| Gain | 8.3dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2.3dB @ 1GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1.8W |
| Supplier Device Package | SOT-89 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
