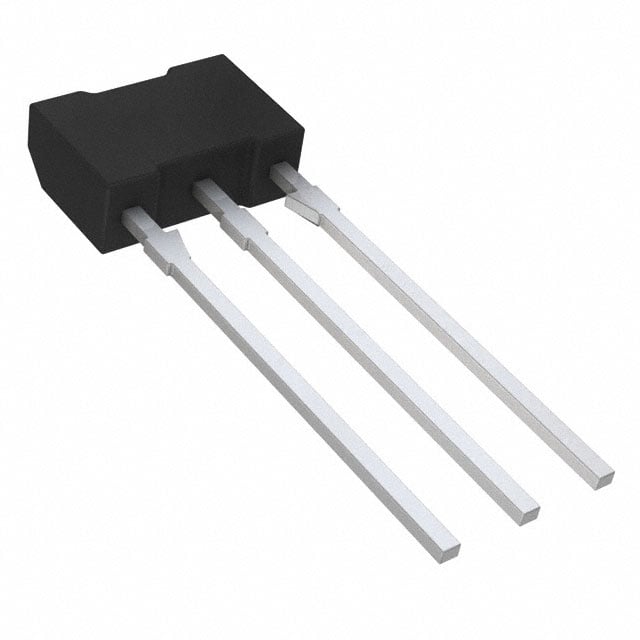

2SC4488S-AN
TRANS NPN 100V 1A 3-NMP
2SC4488S-AN Hakkında
2SC4488S-AN, onsemi tarafından üretilen NPN tipinde bipolar junction transistördür (BJT). 100V kolektör-emitter gerilim dayanımı ve 1A maksimum kolektör akımı ile düşük güç uygulamalarında kullanılır. 120MHz transition frequency ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. SC-71 paketinde sunulan bu transistör, ses amplifikatörleri, anahtarlama devreleri ve genel amaçlı amplifikasyon uygulamalarında yer almaktadır. 100 @ 100mA, 5V koşullarında ölçülen 100 minimum DC akım katsayısı (hFE) ve 1W maksimum güç derecelemesi ile kompakt elektronik tasarımlarda tercih edilebilir. Bileşen şu an üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-71 |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-NMP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 40mA, 400mA |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
