Transistörler - Bipolar (BJT) - Tekil

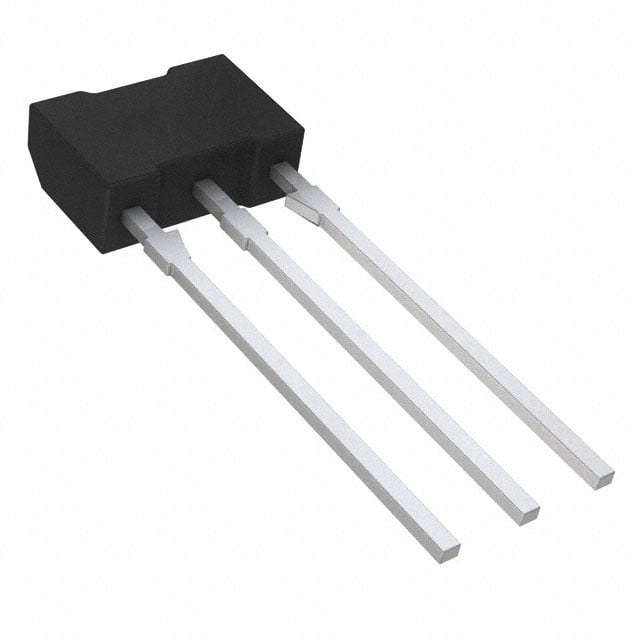

2SC4487S-AN
TRANS NPN 50V 0.3A NMP
2SC4487S-AN Hakkında
2SC4487S-AN, onsemi tarafından üretilen NPN tipi bipolar junction transistördür (BJT). Maksimum 50V collector-emitter gerilimi ve 300mA collector akımı ile çalışan bu transistör, düşük güç uygulamalarında kullanılır. 140 minimum DC akım kazancı (hFE) ve 150MHz transition frekansı ile düşük hızlı lojik devreleri, anahtarlama uygulamaları, sesli frekans amplifikatörleri ve sinyal işleme devrelerinde yer alır. SC-71 paketinde through-hole montajı sağlayan kompakt bir komponenttir. Maksimum 1W güç dağıtım kapasitesi bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 300 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 140 @ 100mA, 2V |
| Frequency - Transition | 150MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-71 |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-NMP |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
