Transistörler - Bipolar (BJT) - Tekil

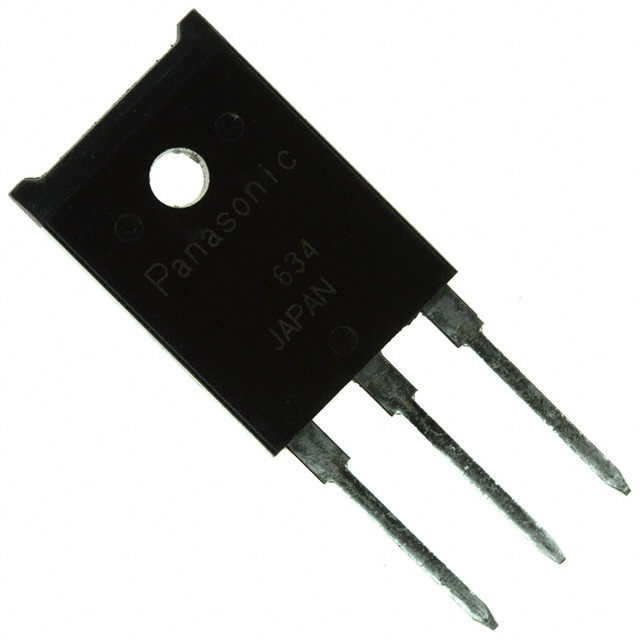

2SC4420
TRANS NPN 800V 3A TOP-3F
2SC4420 Hakkında
2SC4420, Panasonic tarafından üretilen bir NPN bipolar junction transistör (BJT) olup, yüksek voltaj uygulamaları için tasarlanmıştır. 800V maksimum kolektör-emitter gerilimi ve 3A maksimum kolektör akımı ile güç elektronikleri devrelerinde kullanılır. TOP-3F paket tipinde sunulan bu bileşen, switching ve amplifikasyon uygulamalarında, özellikle yüksek voltaj ortamlarında tercih edilir. 10MHz transition frequency ve 1.5V doyum gerilimi ile anahtarlama hızı ve verim özellikleri sunar. 3W maksimum güç dağıtımı kapasitesine sahiptir. Anahtarlama kaynakları, güç sürücü devreleri ve TV/monitör gibi tüketici elektroniği uygulamalarında yer bulmuştur. Ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 50µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 6 @ 800mA, 5V |
| Frequency - Transition | 10MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 160mA, 800mA |
| Voltage - Collector Emitter Breakdown (Max) | 800 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
