Transistörler - Bipolar (BJT) - Diziler

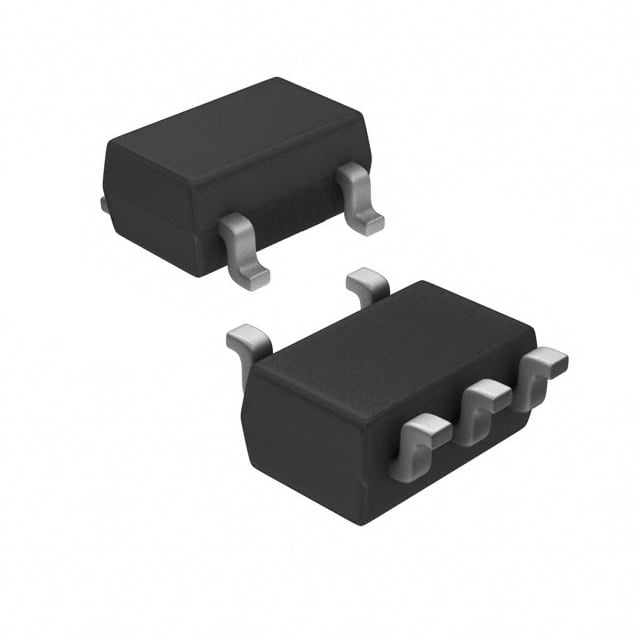

2SC4207-Y(TE85L,F)
TRANS 2NPN 50V 0.15A SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- 2SC4207
2SC4207-Y(TE85L,F) Hakkında
Toshiba 2SC4207-Y(TE85L,F), SC-74A (SOT-753) paketinde sunulan dual NPN transistörlü eşleşmiş çift transistördür. 50V Vce breakdown voltajı ve 150mA maksimum kolektör akımı ile düşük güç uygulamaları için tasarlanmıştır. 300mW güç tüketimi ve 80MHz geçiş frekansı, hızlı anahtarlama ve sinyal işleme devrelerinde kullanımına uygundur. Ortak emitter konfigürasyonunda 120 minimum DC akım kazancı (hFE) sağlar. 250mV Vce doyum voltajı ile düşük kayıplı anahtarlama performansı sunmaktadır. Ses frekansı ve RF uygulamaları, küçük sinyal yükseltiçi devreler ve lojik seviye sürücü devrelerinde yaygın olarak uygulanır. Surface mount montajı ile kompakt tasarımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 2mA, 6V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN (Dual) Matched Pair, Common Emitter |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
