Transistörler - Bipolar (BJT) - Diziler

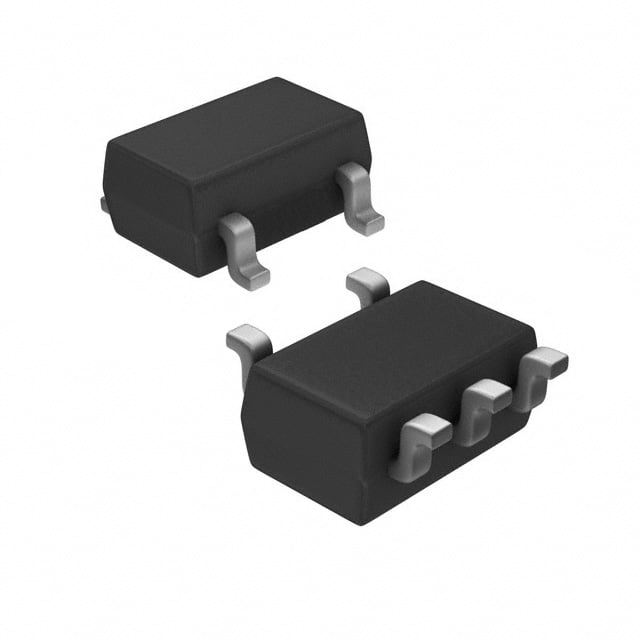

2SC4207-GR(TE85L,F
TRANS 2NPN 50V 0.15A SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- 2SC4207
2SC4207-GR(TE85L,F Hakkında
2SC4207-GR(TE85L,F, Toshiba tarafından üretilen dual NPN transistörlü entegre devredir. SC-74A (SOT-753) SMD paketinde sunulan bu komponent, 50V maksimum Vce darbelenme gerilimi ve 150mA maksimum kollektör akımı ile karakterize edilir. 80MHz geçiş frekansı ve 200 minimum DC akım kazancı (hFE) ile düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 300mW maksimum güç dissipasyonu ve 125°C çalışma sıcaklığı ile entegre devreler, ses/video ekipmanları, kontrol devreleri ve sinyal işleme sistemlerinde tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 6V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN (Dual) Common Emitter |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
