Transistörler - Bipolar (BJT) - Tekil

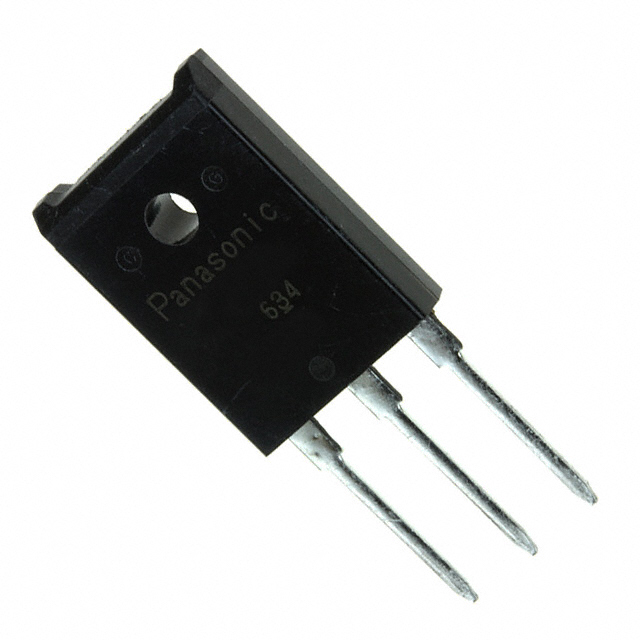

2SC3974
TRANS NPN 500V 7A TOP-3F
2SC3974 Hakkında
2SC3974, Panasonic tarafından üretilen NPN tipi bipolar junction transistördür (BJT). 500V collector-emitter breakdown voltage ve 7A maksimum collector akımı ile yüksek gerilim uygulamalarında kullanılmaya uygundur. TOP-3F paketinde sunulan bu transistör, 3W maksimum güç dissipasyonuna sahiptir. 20MHz transition frequency ile orta frekanslı anahtarlama ve amplifikasyon devrelerinde yer almaktadır. 150°C çalışma sıcaklığına kadar çıkabilen bu bileşen, güç amplifikasyonu, anahtarlama, DC-DC dönüştürücüler ve endüstriyel kontrol uygulamalarında kullanılır. 1V saturation voltajı ile verimli anahtarlama karakteristiği sağlar. Halihazırda üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 7 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 8 @ 4A, 5V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Power - Max | 3 W |
| Supplier Device Package | TOP-3F-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 800mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
