Transistörler - Bipolar (BJT) - Tekil

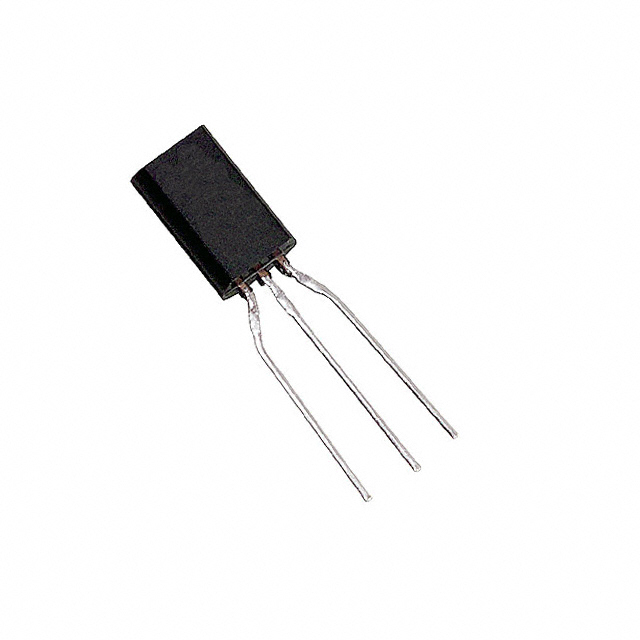

2SC39390SA
TRANS NPN 80V 0.5A TO-92NL
2SC39390SA Hakkında
2SC39390SA, Panasonic tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup TO-92NL paketinde sunulmaktadır. 80V kolektör-emiter gerilimi ve 500mA maksimum kolektör akımı ile orta güç uygulamaları için tasarlanmıştır. 120MHz transition frequency ile sinyal işleme ve anahtarlama devrelerinde kullanılabilir. 1W maksimum güç tüketimi, 185 (min) DC akım kazancı ve 400mV doyum gerilimi ile doğru akım kontrolü sağlar. Through-hole montaj tipi sayesinde geleneksel PCB'lere kolayca entegre edilebilir. Bileşen şu anda üretimden kaldırılmış olup, stok bitiminde tedarik mümkün olmayacaktır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 185 @ 150mA, 10V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Long Body |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | TO-92NL-A1 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
