Transistörler - Bipolar (BJT) - Tekil

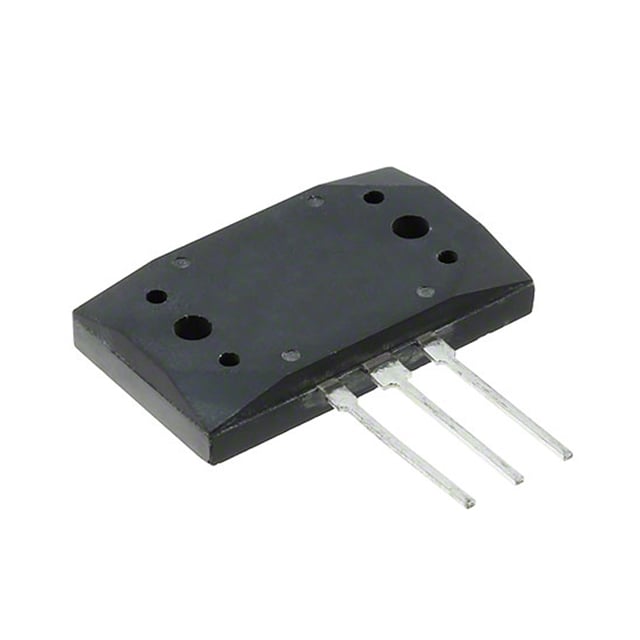

2SC3858
TRANS NPN 200V 17A MT-200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SC3858
2SC3858 Hakkında
2SC3858, Sanken Electric tarafından üretilen bir NPN bipolar junction transistörüdür. 200V kolektör-emitör breakdown voltajı ve 17A maksimum kolektör akımı ile yüksek akım uygulamalarına uygun tasarlanmıştır. 200W maksimum güç dağıtım kapasitesi ile endüstriyel anahtarlama, motor kontrol ve güç amplifikasyon devrelerinde kullanılmaya uygunur. MT-200 paketindeki through-hole montajı ile eski dönem elektronik tasarımlarında ve onarım uygulamalarında tercih edilmiştir. 20MHz transition frequency ile orta frekans uygulamalarında çalışabilir. Üretim sonlandırılmış (obsolete) olması nedeniyle yeni tasarımlarda alternatif bileşen seçimi önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 8A, 4V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
