Transistörler - Bipolar (BJT) - Tekil
2SC3857

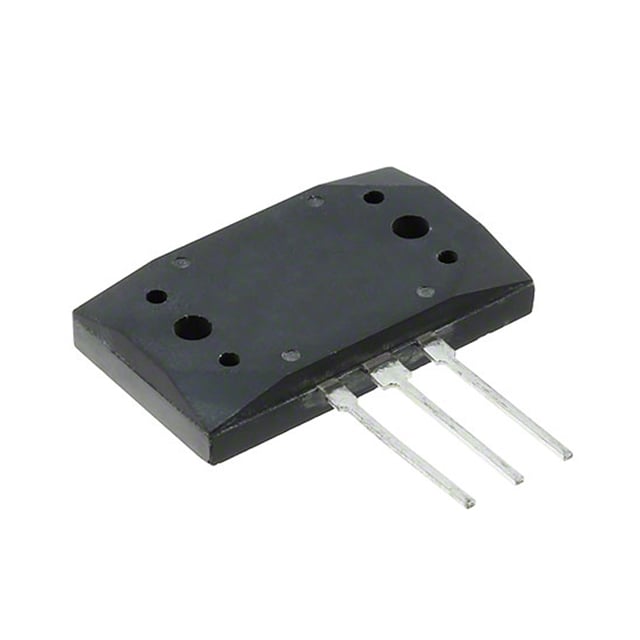

TRANS NPN 200V 15A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SC3857
2SC3857 Hakkında
2SC3857, Sanken Electric tarafından üretilen NPN tipi bipolar junction transistördür (BJT). 200V kollektör-emiter breakdown voltajı ve 15A maksimum kollektör akımı ile orta güç uygulamalarında kullanılmaktadır. 150W maksimum güç dağıtımına sahip bu transistör, 20MHz transition frequency ile anahtarlama ve amplifikasyon devrelerinde çalışabilir. 3-ESIP MT-200 paketinde sunulan komponent, Through Hole monte edilir ve 150°C'ye kadar işletilme sıcaklığına dayanır. Seyrek olarak kullanılan obsolete bir parça olup, güç kaynakları, motor kontrol devreleri ve RF amplifikatörlerinde uygulanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5A, 4V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | MT-200 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
